Gatling

Message  Admin le Mer 20 Mar - 0:25



Je devrais faire 10 canons mais j'ai pas la place autour de la came hélicoïdale, je voulais en faire 8 mais je n'ai que 6 galets identiques. Tant pis ...

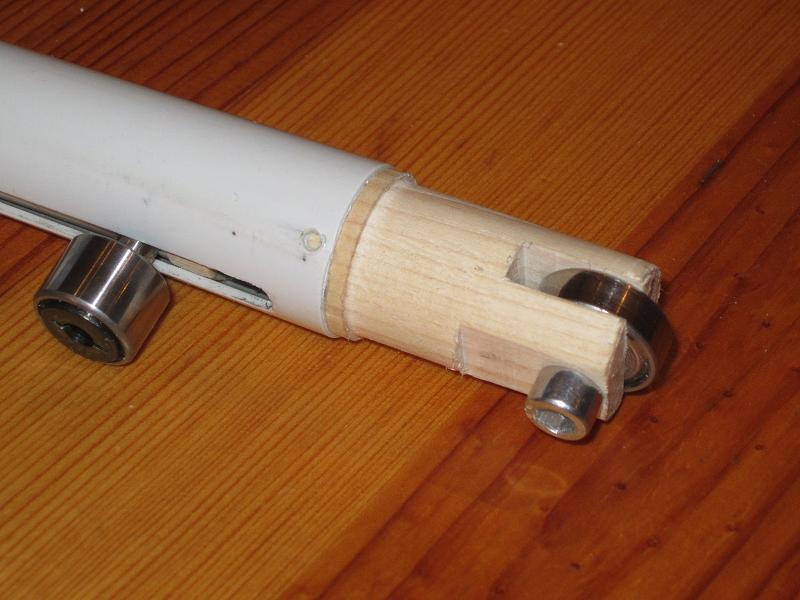

Le piston.
Il s'agit d'un tube avec une rainure pour laisser passer le galet. A chaque extrémité, un embout en bois qui rentre dans le tube maintenu par des vis à bois (parce que c'est pratique et rapide).




Le galet est un roulement avec une vis de fixation. Il est fixé directement sur le piston, pour l'instant en bois avec un joint torique au bout. Du coup, il est en porte à faux et dépasse du côté du piston.
Derrière, on voit le ressort qui pousse au cul du piston.






Le nozzle est un tube D.8 enfoncé à fort dans l'embout en bois, juste un peu arrondi au bout.




La came.
Je trace le développé de la came hélicoïdale. La longueur correspond au périmètre de mon tube, et la pente est juste une ligne droite entre le point haut et le point bas (donc la course du galet de piston). J'ai juste laisser environs 2cm droit à chaque bout.




Je colle sur un bout de tuyau de récup (diamètre 125 et assez épais, donc parfait pour la portée des galets).




Plus qu'à découper et poncer pour faire propre. J'ai volontairement laisser un arrondi dans l'angle pour ne pas fragiliser.




Montage pour perçage des platines : récupération des vieilles roues de la Gobçonneuse. Mise en place sur un axe serré dans l'étau. Le gabarit papier est bien scotché. Les serre-joints sont là pour empêcher les pièces de tourner les unes par rapport aux autres. Perçage à la mèche de 22. Rotation à la main de l'ensemble jusqu'à la position suivante (pas de bridage car c'est bien serré autour de l'axe), etc ...

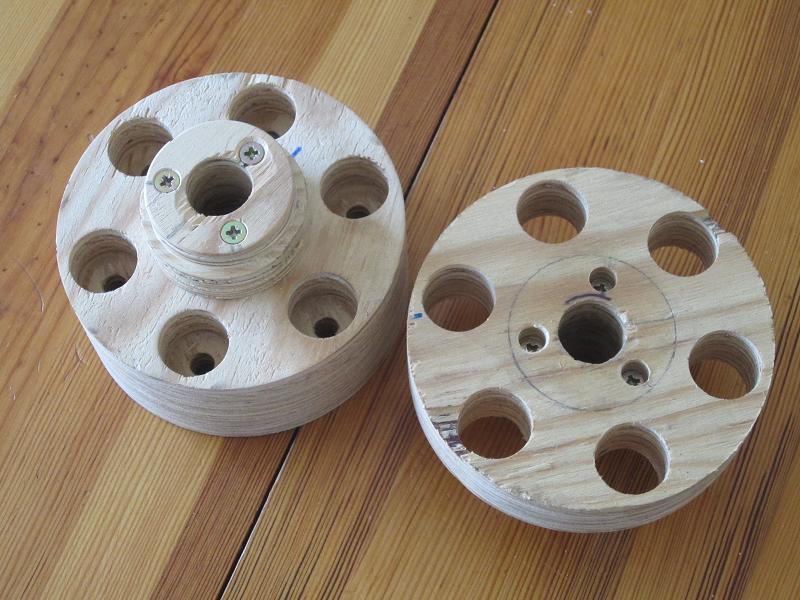

Voilà les deux roues percées. Je n'ai pas traversé sur la plus épaisse (on reverra ça plus tard).




Découpe approximative au diamètre.




Ce matin, un petit tour à l'entraide Catholique (notre Emmaus local) et 2€ plus tard, je reviens avec l'une des pièces maitresses : un tuyau de PVC D.140 qui servira pour faire le corps. J'adore ce "magasin".




Ayant un chrony sous la main, j'ai fait quelques tests. Voici l'installation de compétition.




affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid affraid



Je crois que j'ai encore des progrès à faire dans la création des pistons sur mesure. Bon en même temps, il s'agit d'un proto tout pourri et y a même pas de joint sur le piston, c'est juste un bout de bois dans le cylindre en PVC.
J'ai une super idée pour le piston mais faut que je trouve les pièces.





J'ai découpé et fendu un morceau du gros tube que je rajoute par dessus la came, ça épaissi le chemin de roulement et ça s'emboitera presque pile poil dans le gros tube.




Fabrication de deux autres pistons : maintenant que j'ai un système équilibré, je vais pouvoir attaquer la mise en place de l'ensemble et le mouvement haut/bas pour le chargement des billes.
Du coup, vous voyez la tronche du piston de compet (mi bois-mi plastic) qui m'a servi aux tests à 47 fps.



Voici une MAJ de la vidéo avec les 3 pistons équilibrés et mis à la suite comme si y avait les 6.




J'ai commencé les usinages pour mettre les roulements ou bout des cylindres.




J'avais pas mis la came après collage. Le scotch est là pour ajuster le diamètre ext au tube du corps. Faudra que je fasse un peu de résine pour remplacer.

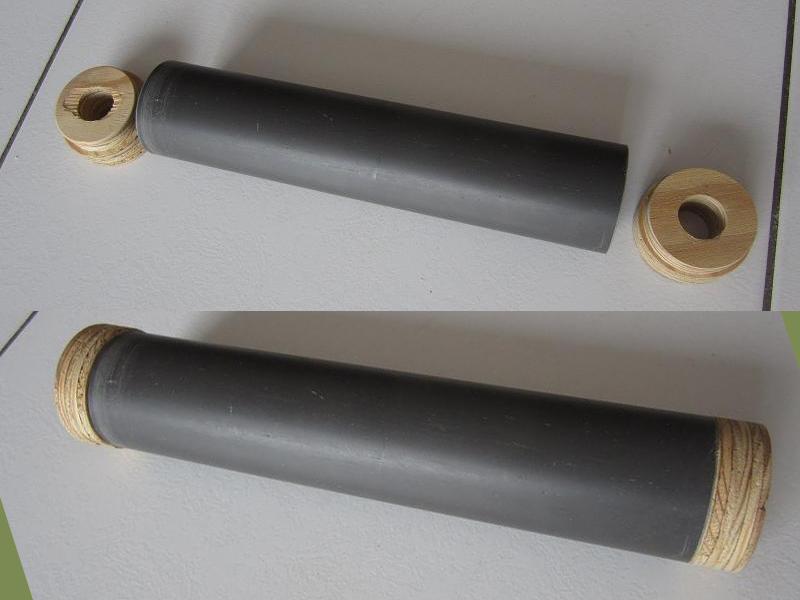

Un tube D.50 et des embouts de centrage en bois pour faire la partie centrale des guides de cylindres.




Voilà ce que ça donne à peu près monté. Les cylindres coulissent dans les logements avec une course de 10mm.




Fabrication du flasque arrière qui va également servir de came arrière (j'arrive aux limites du tour avec ces diamètres).




J'ai fait une tentative de came en creux mais je le sens pas bien pour la finition du profil.




Je vais plutôt faire une bosse.




Petite astuce pour percer au bord, il suffit de mettre un autre morceau en face et de pincer dans l'étau.




Profilage de la "bosse" : en rond pour le tour et en biseau pour les tranches.




Et fixation sur le flasque arrière.




Voilà ce que ça donne monté.




Fixation des embouts de centrage de l'entretoise, à l'intérieur pour celui du bas, à l'extérieur pour celui du haut.




J'ai également retouché la pente de la came arrière, le mouvement était trop brusque.




La vidéo parle d'elle même (l'ensemble à l'envers par rapport aux autres vidéos).

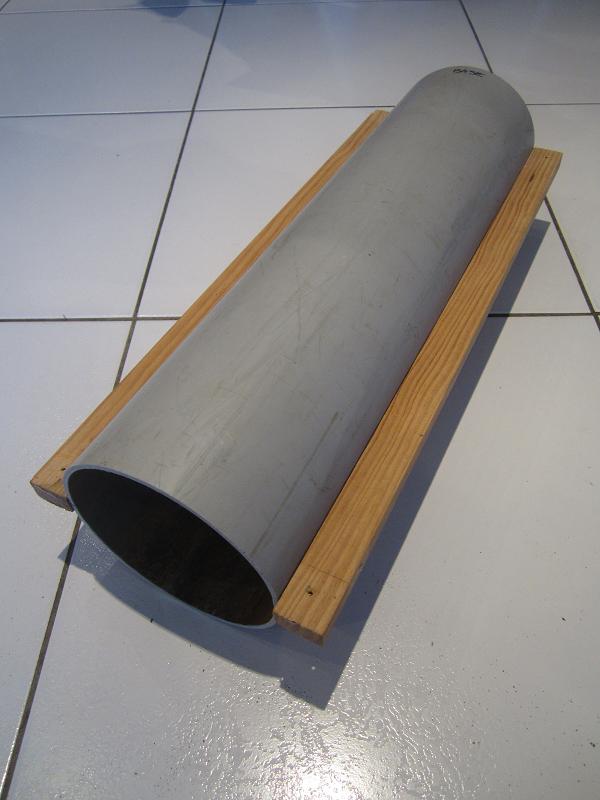

J'attaque le corps avec le cylindre principal et ses plats de fixation.

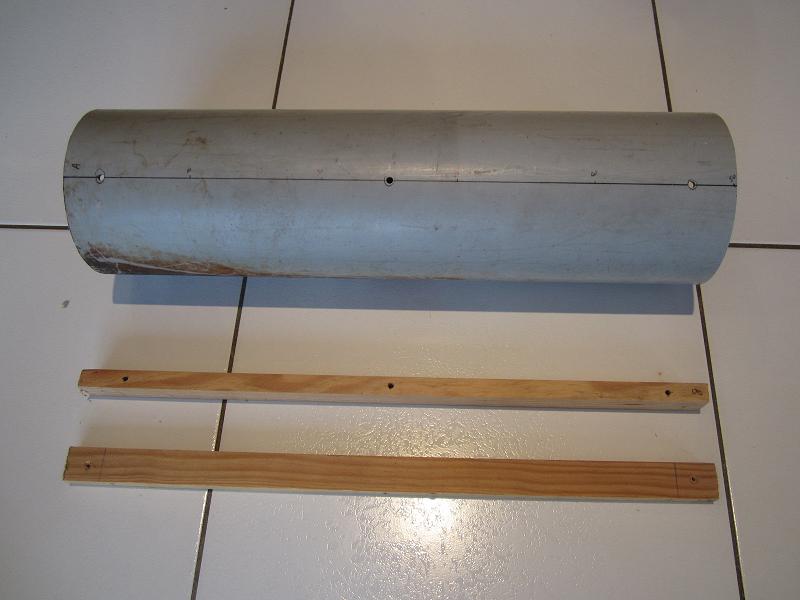

J'ai tracé (non sans mal) une génératrice sur le tube et son opposée et percé pour le passage des vis. Les plats sont vissés par l'intérieur.

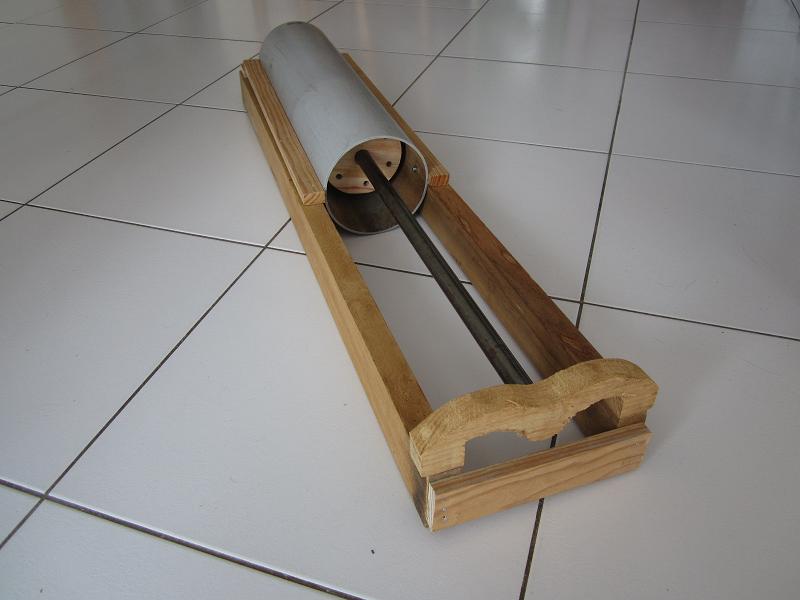

J'ai commencé le cadre : les longerons et la pièce en 3 du bout (jamais compris pourquoi c'était cette forme).






Qu'est ce que c'est ?




Un gros coup de chance : arrivage de pompes à vélo chez Noz pour faire mes cylindre / pistons.
Ce n'est pas tout à fait le diamètre que je cherchais mais à 1€95 pièce ...
Je vais essayer de refaire des tests de tir rapidement pour voir si c'est valable.




Sinon, j'ai eu une révélation car en voyant les différents modèles dispos, il y en a qui ont une sortie sur le côté. Du coup, je me suis demandé si ce ne serait pas applicable sur la gatling. Ça simplifierait pas mal de pbs : plus besoin de mettre tout le cylindre en mouvement de bas en haut, plus de pb de rotation car le cylindre serait fixe (les galets qui montent le long de la came hélicoïdale font pivoter les cylindres), plus d’interaction dans la montée des galets (le mouvement est perturbé par la descente du cylindre, du coup la course réelle est inférieure à la course prévue), plus de difficulté pour positionner les cylindres radialement puisque plus alignés avec les canons ...


Premiers travaux sur l'étoile de chargement des billes. Pour l'instant tout simple : une encoche de 6.5mm, descente par gravité.




On voit qu'il y a des ratés, surtout si la vitesse accélère. Il y a aussi des blocages sur la paroi de fin.
Je pense savoir comment gérer ces soucis. Faut que je fasse des tests.
Après, il y a d'autres possibilités bcp plus fiables mais c'est plus compliqué à réaliser.


Voici la version 1.2, je me suis fais une belle boite à essais et j'ai optimisé la forme de la roue, j'ai bcp moins de missfeed et rarement des blocages (mais je n'ai pas encore monté la pièce anti blocage). La cadence est pas trop mal pour une gatling mais largement insuffisante pour une M134.




Profilage des longerons et de la pièce du bout.




Pas de grosse avancée mais ça donne tout de suite une bonne tête.




J'en avais marre de faire tenir à l'arrache, j'ai fait un support. Ce n'est pas du tout celui que je voulais faire mais pareil, j'ai fait un truc facile pour l'avoir de suite.
C'est vissé par en dessous.






Et maintenant elle tourne !!



Installation d'un réducteur récupéré il y a longtemps (je savais que ça me servirait un jour). Malheureusement le rapport n'est pas bon, environs 1:7 (soit 7 tours de manivelle pour les 6 canons).
Je crois que la vraie est à 2 tirs par tour de manivelle, sachant qu'il y a 10 canons).


Ça a tout de suite une meilleure tête avec des canons ...




YOU talkin' to ME ???




Quelques difficultés avec l'intégration de mon système de chargement de bille, du coup j'essaye le système d'origine, en plus m'est venue une idée terrible qui va faire très gatling.
Pour l'instant, usinage de l'étoile. La forme parait compliquée mais en fait elle est très simple quand on a compris la fonction de chaque forme.




Retour d'un petit vide grenier bien sympa ce matin :
Rapport 19-29 au centre, soit 1.5 environs et 20-72 à l'extérieur, soit environs 3.5.
Je voulais entre les deux mais bon on verra ce que ça donne.
C'est vraiment bien foutu comme petit outil.




Premiers tests de fixation à l'arrière ... mais en fait c'est pas là qu'il faut le mettre ... j'mé gouré ... !!




Fixation correctement du système, installation sur roulement et fabrication de la manivelle.
Ça tourne !!
Je vais refaire le plateau de fixation arrière en PVC, c'est actuellement en collage.




Finalement, il ne reste plus que le pignon central de la perceuse manuelle pour que ça passe à l'intérieur du roulement.






Avec la came externe. Petit pb avec mes galets, ils sont trop larges et dépassent de la came, du coup ça rentre pas dans le cylindre externe.




Vue d'ensemble de l'interne.




Ayé, ça tourne.
