Airow gun (arc Airsoft)

Message  Admin le Ven 1 Mai - 22:57

Comme si j'avais pas assez de trucs commencés !!!


Voici le proto loader avec le canon. Pas de hopup pour l'instant.
Test demain à l'air comprimé du boulot.




Test du proto du loader de billes : ça a l'air de marcher pas trop mal.
Autre intérêt, ça gonfle les fps car la pression monte avant que l'air sorte pour propulser la bille.




Voici mon proto d'arc à poulies.
Comme promis, que du facile à faire, je détaillerai quand j'aurais trouvé la forme et les dimensions qui vont bien.
Il est dissymétrique car les coudes n'ont pas le même angle, j'mé trompé chez Brico.
Les banches sont trop longues par rapport à mon modèle mais je couperai plus tard.
Je pense que la poignée est un peu longue aussi, mais là j'ai pas trop d'idée.
Les fixations des branches seront sans doute trop fragiles, je pense que je devrais changer ça.
J'hésite à faire une poignée en bois.




Racheté le coude qui va bien, coupé un peu les branches, raccourci la poignée. Les dimensions ont l'air pas trop mal mais surtout il a une bien meilleure tête comme ça. Ce seront les tests qui feront évoluer la bête maintenant.
Je suis impressionné par la facilité de bandage. J'ai fait peu de tir à l'arc mais uniquement en longbow, c'est complètement différent.




Voilà l'arc en action.




La fin d'une aventure ...




Et dire que je me suis fait chier à percer un trou bien centré, bien ajusté et tout et tout pour passer la pompe.

Par contre le peu que j'ai pu essayer, c'est vraiment pas puissant le retour de pompe, c'était largement mieux avec le sandow.


Bon j'en chie mais ça avance doucement.




Chui maudit




Ça aussi ça avance un peu. J'ai laissé tombé le PVC pour le moment, je suis parti sur des lattes de sommier.




Plus solide qui disait ... pfffffff
ça me saoule !!!!!!!!




Ça y est je crois que je tiens le bon bout. Bon c'est pas du tout assez puissant, mais c'est super élastique et ça ne se déforme pas.
Je raccourcirai un peu les branches ou faut que je trouve du plus épais.
Du coup j'ai bien chiadé les fixations de poulie.








Putain c'était sous la première vidéo que j'ai vu de l'airow gun


http://barragebarrel.com/index.php?main_page=page&id=5&chapter=0


ouhhhhhhh, il est content le Droop !!!
Et ça c'est juste avec la pompe à vélo qui m'a servi pour les premiers essais, avec celle que je suis en train de lui mettre au cul, ça va chier.




Marche plutôt bien le nouveau système !!




La joie aura été de courte durée.
Bon le bloc est bien mais il marche que pour 1 bille, dès que j'en mets plusieurs, ça en tire entre 2 et 4 à chaque fois.

Du coup changement de stratégie, j'ai essayé une solution de secours qui me plait pas mais qui a le mérite de fonctionner. Je reprends des éléments standards et je simule l'effet du nozzle à la main entre chaque tir (la petite tirette à l'arrière).




J'ai presque fini la pompe et le piston et commencé les repérages de l'assemblage. J'ai pu tiré avec : le bouchon de la pompe est parti dans le mur (j'vais m'faire engueulé).
Pour moi ça n'a pas du tout assez de pêche mais bon on verra avec l’étanchéité du piston et le raccordement avec les billes.
Ceci dit c'est très sympa le bruit que ça fait quand le bouchon part.




Je me suis bien fait chier pour faire ça mais bon, ça fait pro.

Récup et modif de raccord pneumatique (on en trouve un peu partout maintenant).




La rondelle de plastique est en fait un tube PVC recalibré à chaud (forçage dans une pièce de bois percée au diamètre qui va bien).




Usinage de l'embout en plastique avec insert d'un bout de raccord coupé pour le filetage du raccord pneu (au même rayon pneu également).




Le tout monté avec un tube en alu D.10

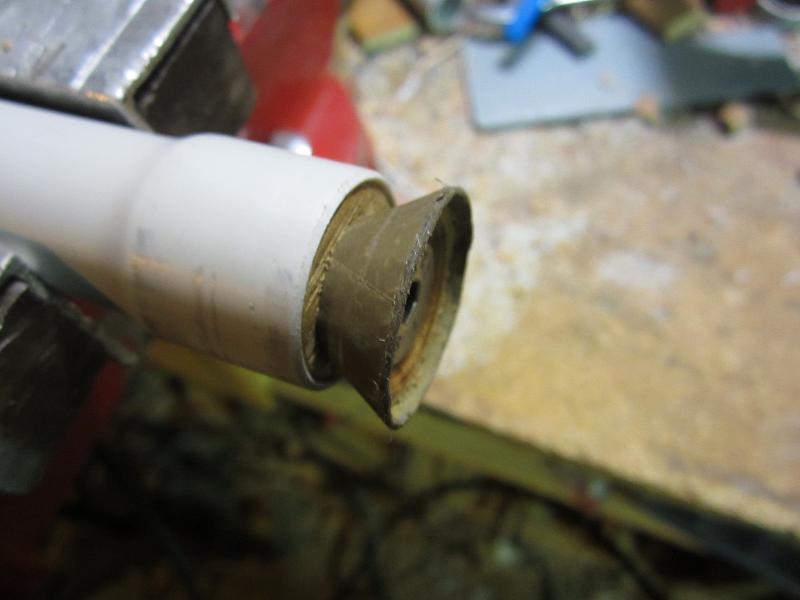

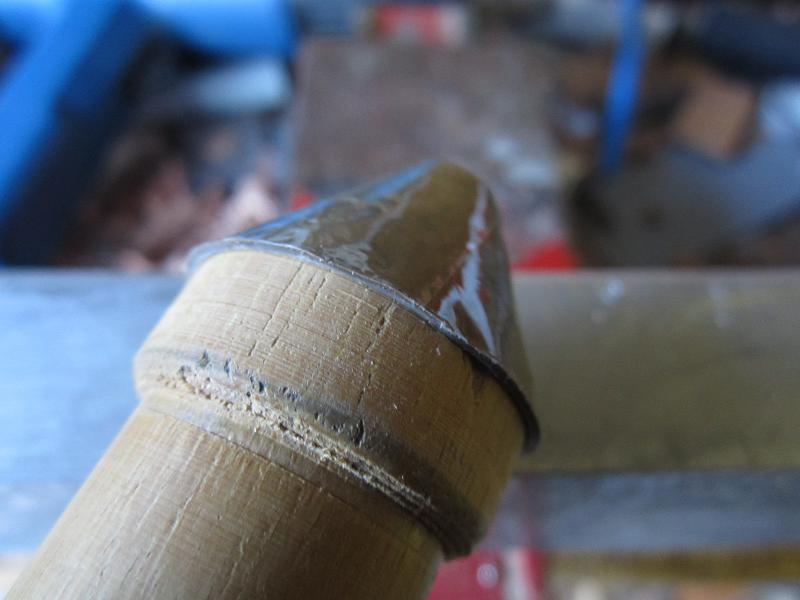

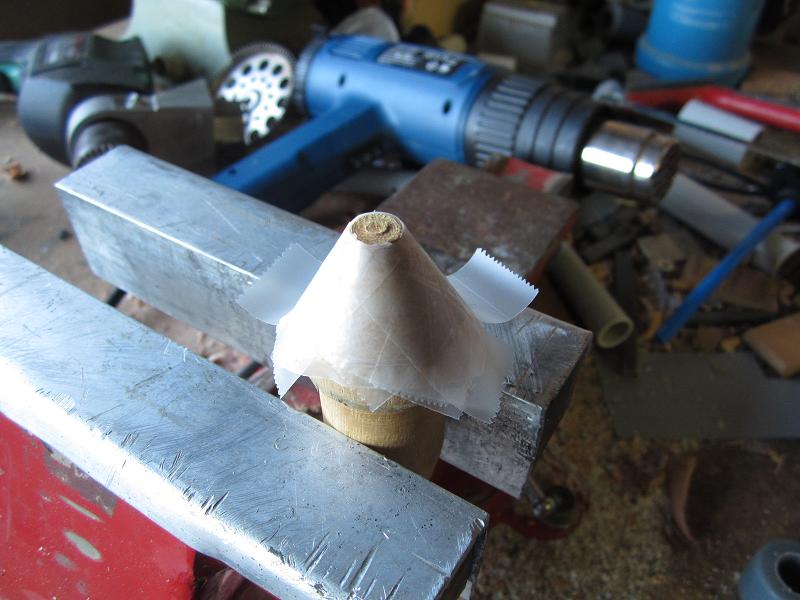

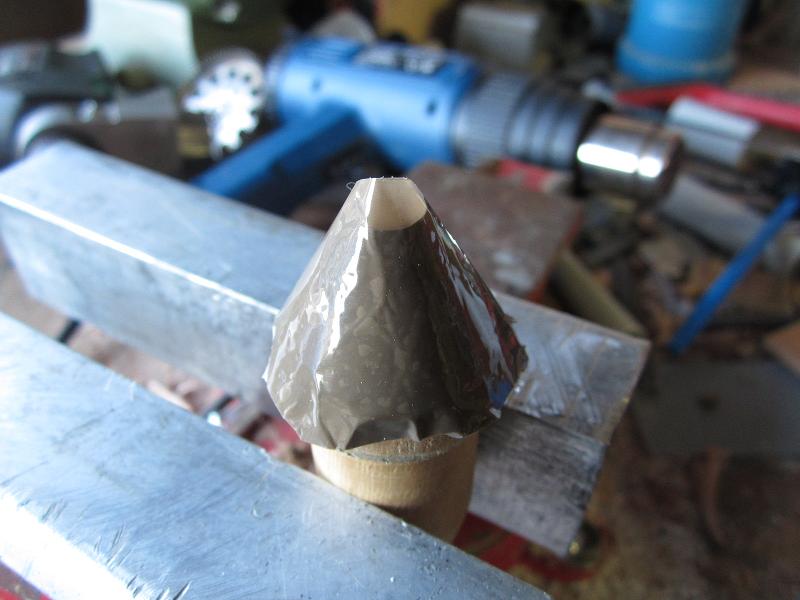

Alors on prendre un cône en bois. On y colle des bouts de scotch. On en remet encore et encore. On coupe propre. Et on fixe au bout d'un tube rétracté autour d'un bout de bois taraudé :
tadaaa, une belle valve étanche sur mesure pour la pompe.

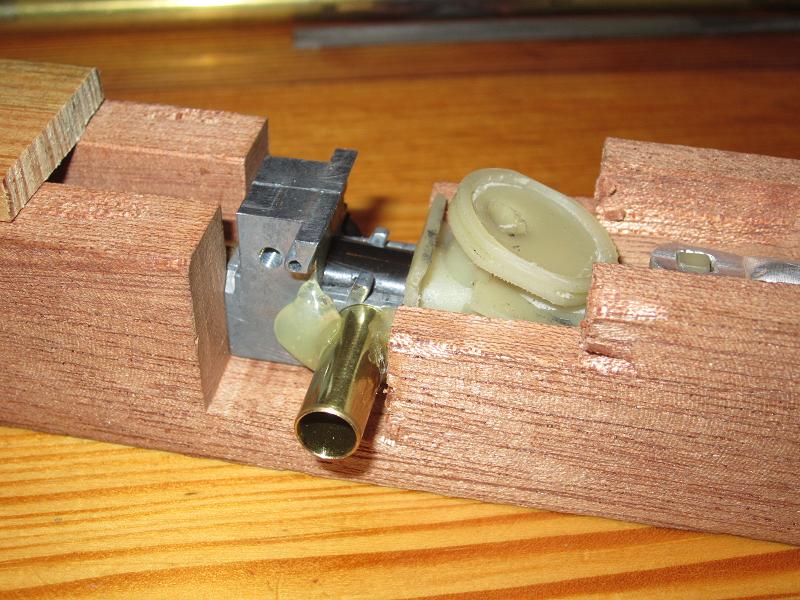

Changement de système : sur pièces d'AEP Cyma




Deuxième proto du support




Bouchage du trou dessous et perçage sur le côté, j'ai trouvé un super chargeur pour mettre avec ça.




Ça avance surement. Positionnement de l'ensemble sur la "pompe".
Travail sur la transmission de l'air jusqu'à la mécanique.






Et un boitier refait.




Le boitier quasi terminé, il reste le passage pour le tube d'air à faire.

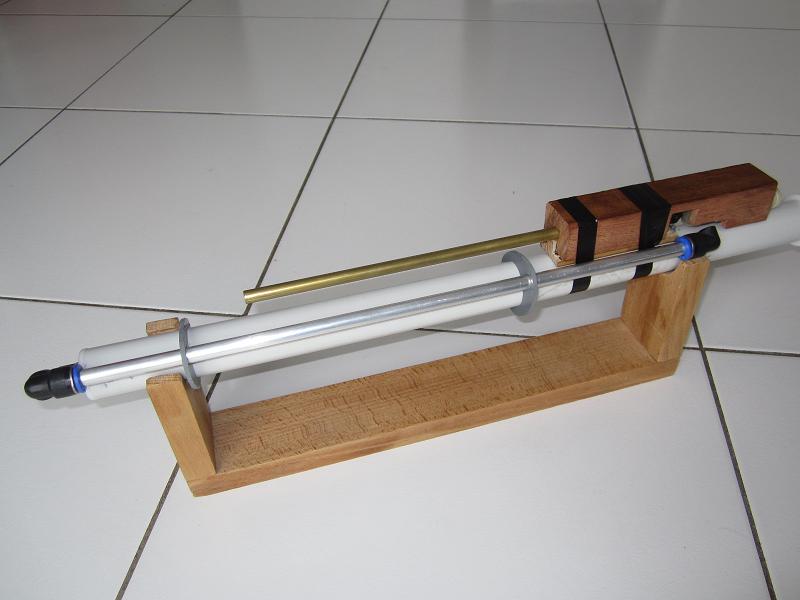

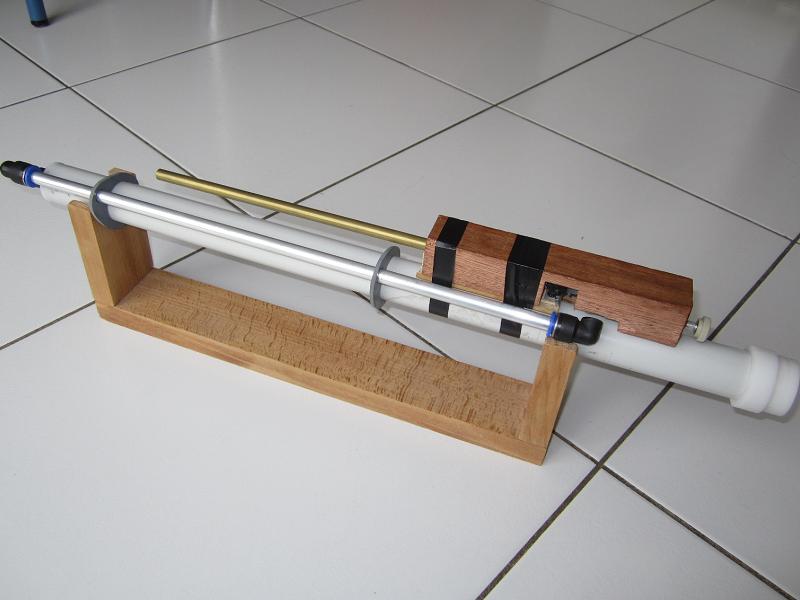

Montage avec le canon externe et le corps de la pompe.

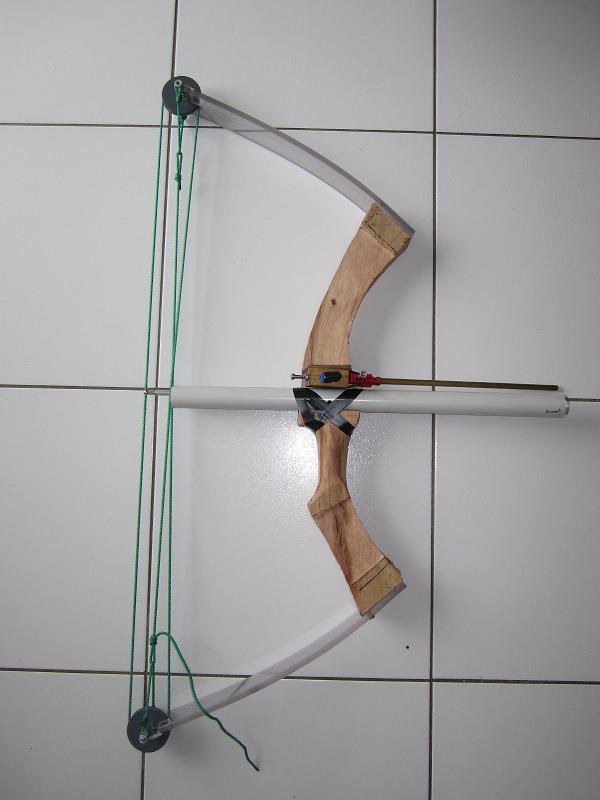

Montage général avec l'arc. Faut encore que je trouve un bon moyen de fixation.




Pas de vidéo pour le moment, j'attends des joints pour la pompe. Disons que pour l'instant quand je tire, tout passe à travers, il faut la compression pour freiner la pompe.

En attendant, j'ai travaillé sur les cames de l'arc. Jusqu'à maintenant j'avais deux poulies axées et une seule corde. Je passe à deux doubles cames et 3 cordes : pfffff pas facile à comprendre et régler . D'autant plus que j'y connais rien et qu j'ai dessiné les cames à main levée.
Pour la réalisation, de simples plaques de PVC décollées puis collées.






Et mon banc de test.




Bon j'ai trouvé la solution :
j'ai mis une poulie ronde centrée ... comme avant et ça marche, lol
Ça fait une semaine que je suis bloqué là dessus, je passe à la suite on verra plus tard.


En attendant, j'ai fait pas mal de petites choses sur les fixations mais j'ai pas encore pris les photos.
Voici le chargeur, pas courant comme modèle.




Pas très impressionnant mais gros boulot ce WE sur les fixations du système.
Ça y est : il fait du vent !!










Perçage de lumières dans le tube pour comprimer l'air au dernier moment (t'es un putain de génie mon pote Krispounet !! Merci)






Après un temps d'arrêt.
Voilà le chargeur fonctionnel. Il reste à le mettre à la bonne longueur et faire le système de lock.




Prochaine étape, la transmission de la pression. J'ai une une révélation il y a quelques nuits.


Je suis en train de refaire l'arc. Plus léger et mieux adapté pour la fixation du système.
J'aime bien le côté X-Wing sans les branches.






Finition du bois, fixations définitives, faut que je refasse les branches plus épaisses et les poulies.

Ça fait plaisir de le voir comme ça.






Comme tout fonctionnait bien, j'ai attaqué les finitions :
- nouvelles branches plus raides
- divers calages internes pour que rien ne bouge
- réparation de connerie sur des perçages ratés
Et ... ça tire plus du tout, la bille reste coincée à l'entrée du canon. J'avais modifié un canon pour qu'il ressemble au canon d'aep mais le joint fait un bourrelet et coince la bille.

Du coup, changement de design avec canon d'aeg de 520mm, bloc hop up maison et alimentation d'air arrière. C'est carrément plus simple, plus facile à réaliser et surement plus efficace. Il me reste le nozzle à concevoir.






Nouvelle version quasi terminée, manque juste quelques finitions. en tout cas c'est fonctionnel mais pas encore testé au chrony.




En fait c'est pas du tout fonctionnel, l'air a vraiment du mal à passer et je ne sais pas pourquoi. Du coup après un long moment dans le garage, je sors les vieilleries. Y a un p'tit gars qui a réussi à en faire un alors y a pas de raison.

Voici déjà le nouveau design démonté : vous remarquerez l'extrême simplicité de la bête.




Finalement, j'ai décidé de tout reprendre.
Première pièce, le bout du piston qui transmet l'air au tube de retour.
Qu'est ce que c'est facile de travailler en impression 3D.




Bon bin après ... longtemps je change encore et je refais tout.
Déjà j'ai acheté un arc parce que le mien est à 16lbs et c'est pas du tout assez. J'ai passé un WE chez un pote archer qui m'a montré ses arcs à poulies et j'étais bien loin de la réalité avec le mien.

Suite à la livraison de cet arc, je dois reprendre le dimensionnel pour l'adapter au support.

Ensuite je reviens à des fondamentaux et à la simplicité. Ce que je n'avais pas réussi à réaliser au tout départ peut être fait avec l'imprimante 3D. Et puis j'ai eu des révélations comme d'hab pendant la nuit qui m'ont ouvert des portes prometteuses.

Voici donc la première photo du nouvel Airow gun.

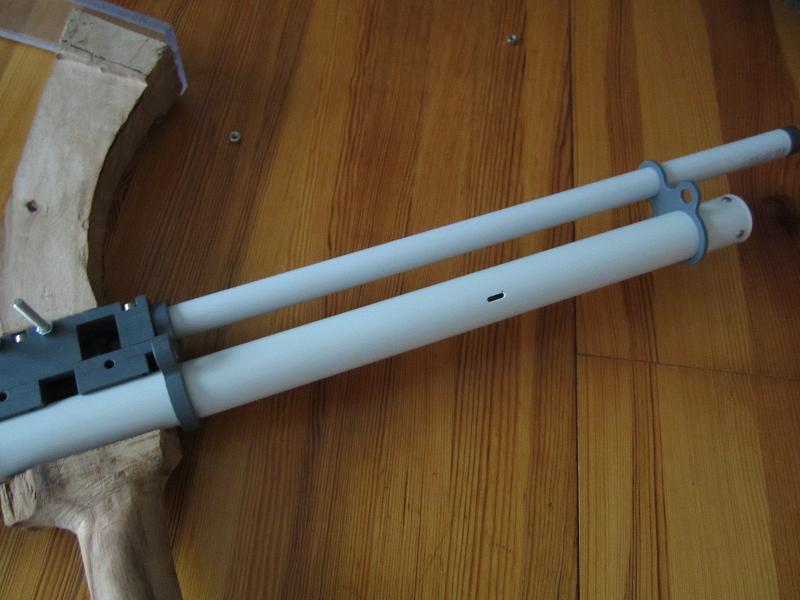

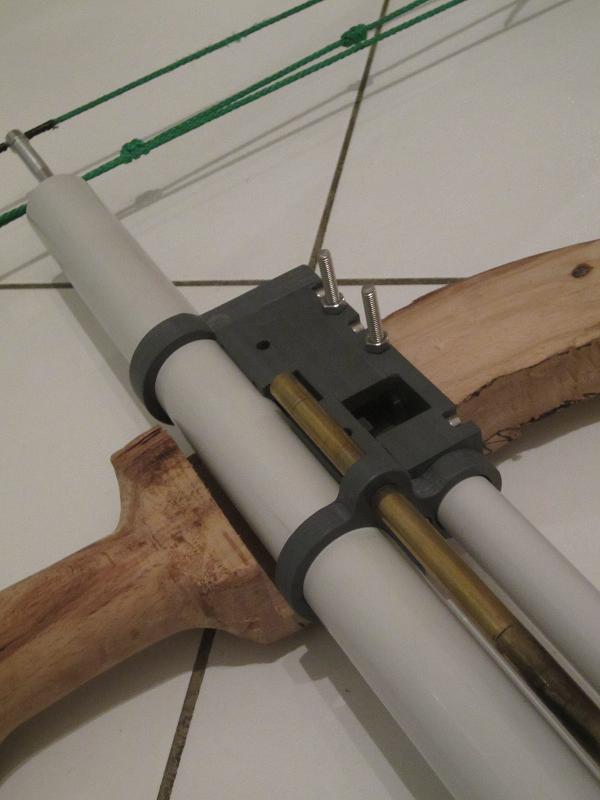

Pour le moment, fixation à l'arc, nouveau tube pour le piston plus petit, embout adapté au nouveau tube.




C'était pas prévu mais j'ai inventé le premier arc airsoft en full auto

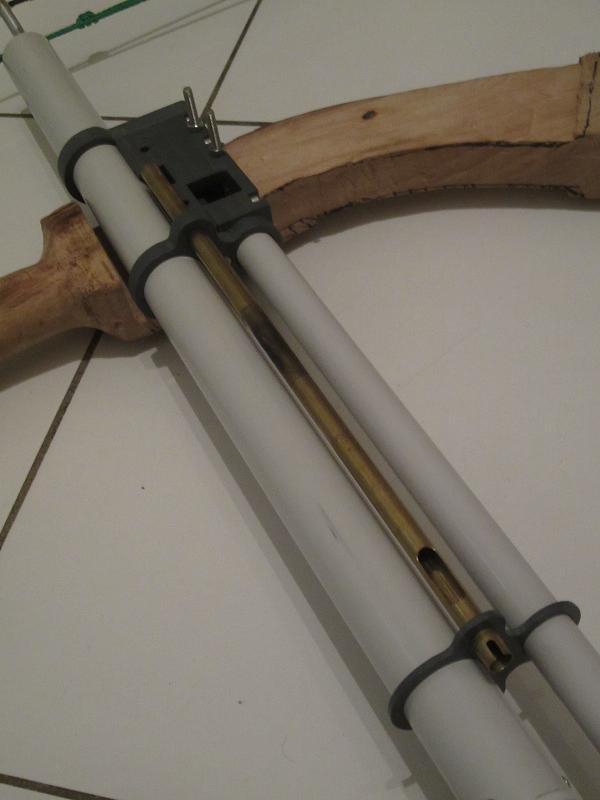

Création du boitier complet avec chargeur cartouche pompe (c'est tellement pratique), fixation de la pompe sur la corde.
Il reste ... bcp de choses. La fixation de tout ça est pratique (1 seule vis) mais pas top, les pièces se barrent avec la compression (le bouchon du bout, est facilement éjecté), il manque le hopup et l'alim des billes n'est pas encore automatique.






Sinon, ça tire, pas terrible mais ça tire (sans doute le manque de hopup qui retient pas la bille).
Et c'est pas facile de viser dans le chrony.




Ayé c'est jouable. Juste rajouté le hopup.




Si je rajoute le perçage du fut, je sais pas s'il va venir en plus ou se substitué au blocage du hop up.
Pas encore percé.
Faut que je m’attèle à l'automatisation des tirs, mes billes passent pas toutes seules de la cartouche au canon.




J'ai testé d'autres billes, bon pas fondamentalement différent




Ah bin si carrément, si on regarde le chiffre en haut à droite, ça nous fait pas du tout pareil ça !!!
Du coup équivalent 0.2, ça fait 374 fps


Et voilà tout qu'est qui y a dedans mon airow gun
