Fusil à pompe WW2

Message  Admin le Jeu 10 Nov - 19:06

j'adore jouer au pompe et le WW2's style.

Sauf que ... les répliques de pompes d'époque se limitent à des modèles super chers et injouables (éjection de cartouches).

Petit détail supplémentaire, je voulais me faire une tenue de résistant, hors la probabilité de trouver un Trench gun dans les mains d'un résistant est assez faible.
Pas grave, cherchons du côté de la France alors.

La bidouille du forum WW2Airsoft m'a trouvé cette info (un très grand merci à lui, car les débats sur le sujet furent houleux) :
pas de trench gun dans la résistance...MAIS DU FUSIL DE CHASSE...et quand je dis fusil de chasse ça vaux aussi pour le pompe. Le seul fusil à pompe présent en france comme lanceur de bibilles de chasse est le :
SHOTGUN WINCHESTER 1897 BLACK DIAMOND A CANON LONG CAL.12 ET CROSSE DROITE
en vente en france, sur le catalogue manufrance, de 1910 à 1939 aux prix de 450 francs de l'époque (soit la moitié d'un salaire moyen de l'époque et les trois quart du salaire de base d'un ouvrier...donc vraiment pas à la portée de toute les bourses de France)

voilà la bête...




Bon ben y a du boulot ...

L'idée est de partir de ça (tout simplement parce que j'en ai un)




avec des chargeurs courts comme ça :




trouvables ici
http://shop.ehobbyasia.com/gandp-22rd-short-magazine-for-ca870.html


ça avance un peu




Avancée non prévue du projet, je suis retombé sur la crosse et du coup j'ai fini l'ébauche.






J'attaque l’extension du réservoir à cartouches (ché pas trop comment ça s'appelle le tube en dessous).
J'avais dégoté un tube qui va bien dans une poubelle, une fois coupé ça devrait bien le faire.

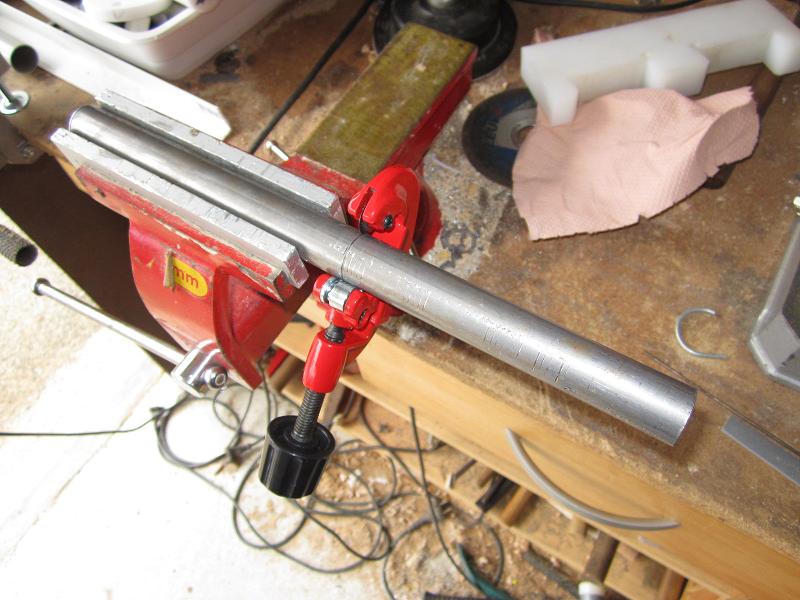

Je coupe à la bonne longueur avec un coupe tube, c'est pratique ces petits trucs là.

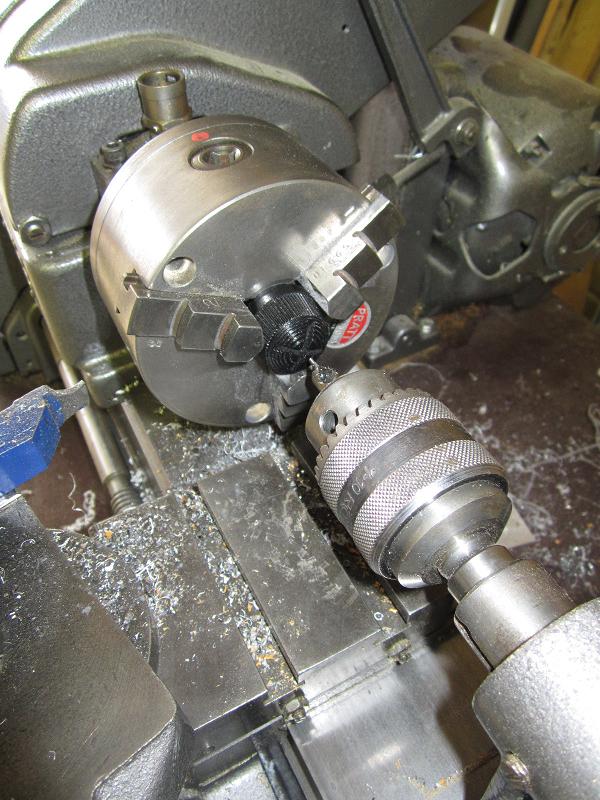

Je nettoie un peu au tour, surtout le bout qu'était crassou.




Ensuite je vais utiliser le bouchon d'origine vissé pour fixer l'extension du magasin (ça doit être comme ça que ça s'appelle plutôt que réservoir).

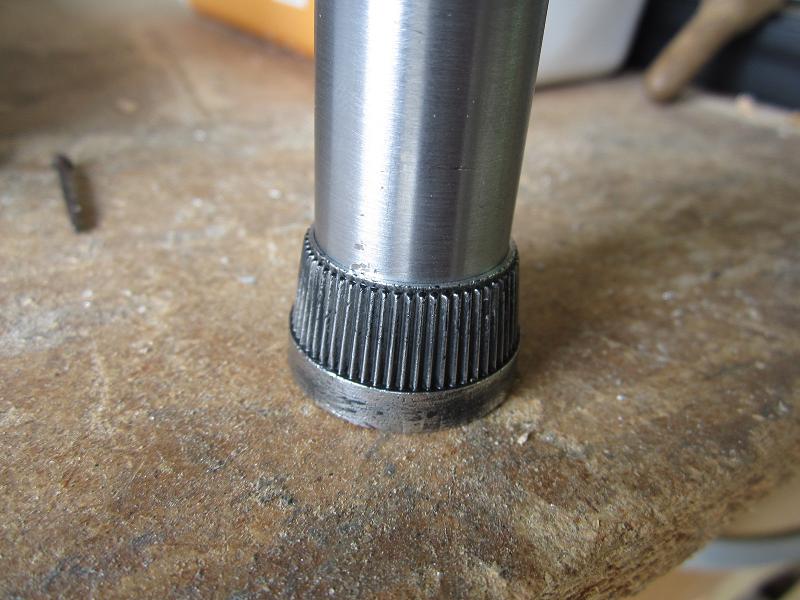

Bon, l'est pas terrible le bouchon noir, du coup je le passe à la brosse métallique (montée sur perceuse).
C'est beaucoup mieux comme ça.

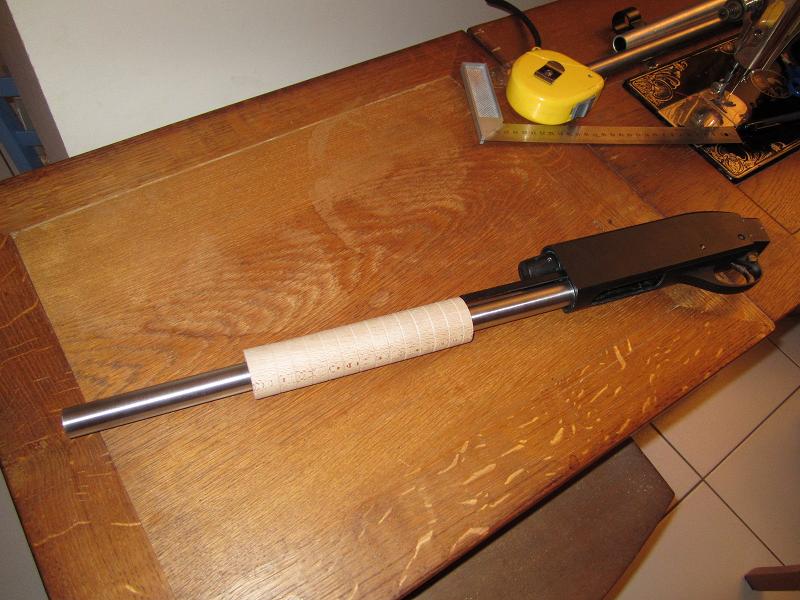

Voilà l'ensemble prémonté.
J'avais pas mis la photo de la pièce de liaison (usinée en aluminium) entre le canon d'origine et l'extension (simple tube en métal).




On attaque maintenant la petite pièce de liaison entre le canon et le magasin. Voilà une belle chute de tôle qui a l'air d'avoir la bonne largeur.
On commence le cintrage. Tout est fait à l'étau, avec des cales de serrage pour aller dans les coins et au marteau.
Je me suis quand même pas mal fait chié pour cette partie mais le résultat n'est pas mal du tout. La tôle est un peu fine mais on verra à l'usage si je renforce ou non.

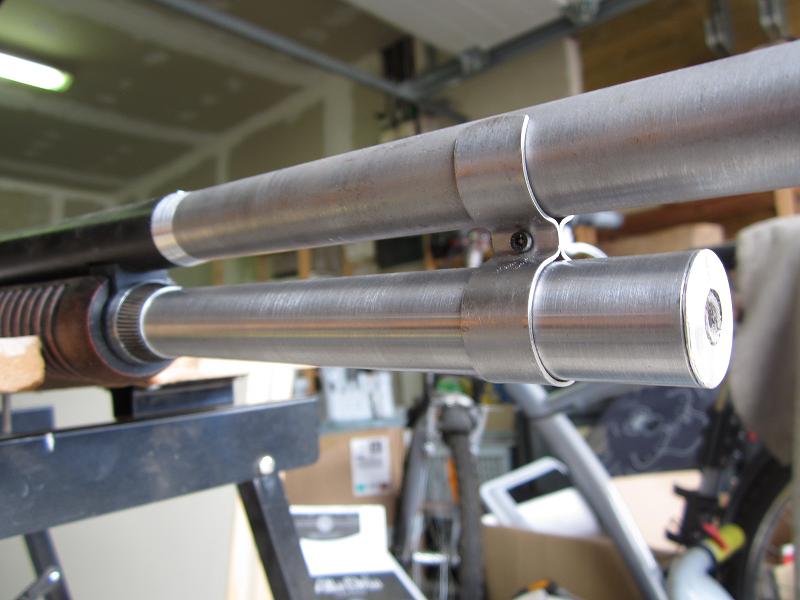

Et voilà, nettoyée et montée avec une petite vis M3 pour le serrage au milieu.






Il restera à fixer / coller tout ça pour rigidifier l'ensemble.

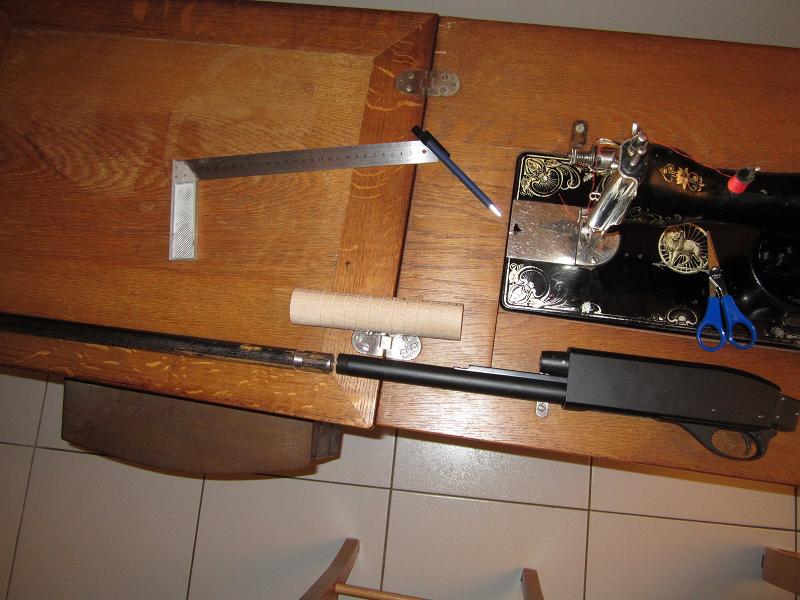

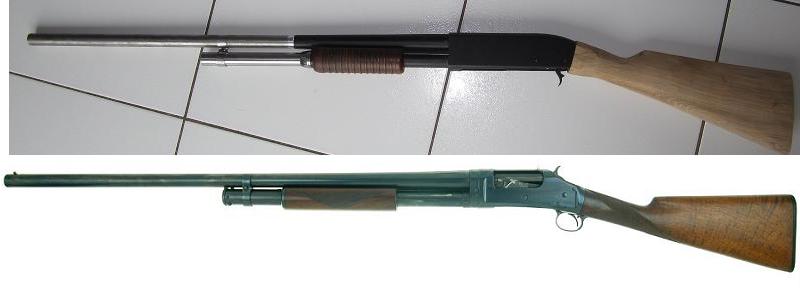

Petite comparaison.




J'ai fait une découverte sensationnelle : je pensais qu'il était en alu mais le tube du dessous est en ferraille !!!
Ça veut dire que je peux le souder !!
Donc, voici une réorientation de cette partie du projet : je vais faire un tube d'un seul tenant comme ça pas besoin de faire des trucs bizarres pour que le bouchon qui maintient la rallonge passe dans la pompe.

Je suis passé chercher un bout de tube chez le quincaillier du coin ...

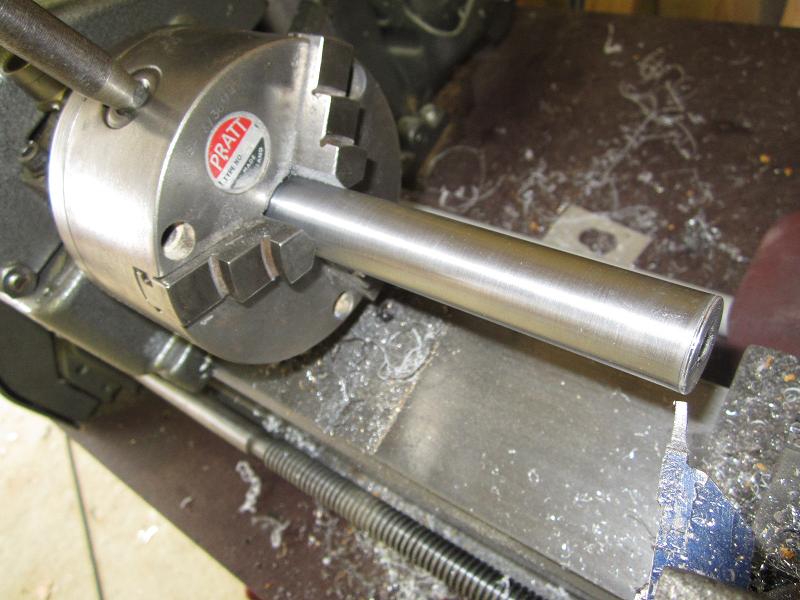

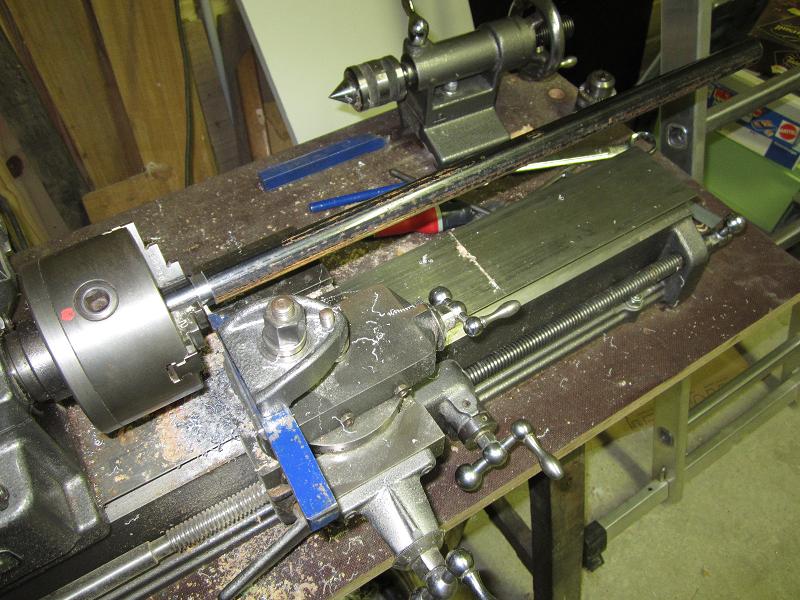

... et je commence à usiner. Par contre c'est chaud time car mon tour est trop petit, du coup, je suis obligé de travailler en porte à faux et c'est vraiment pas top.

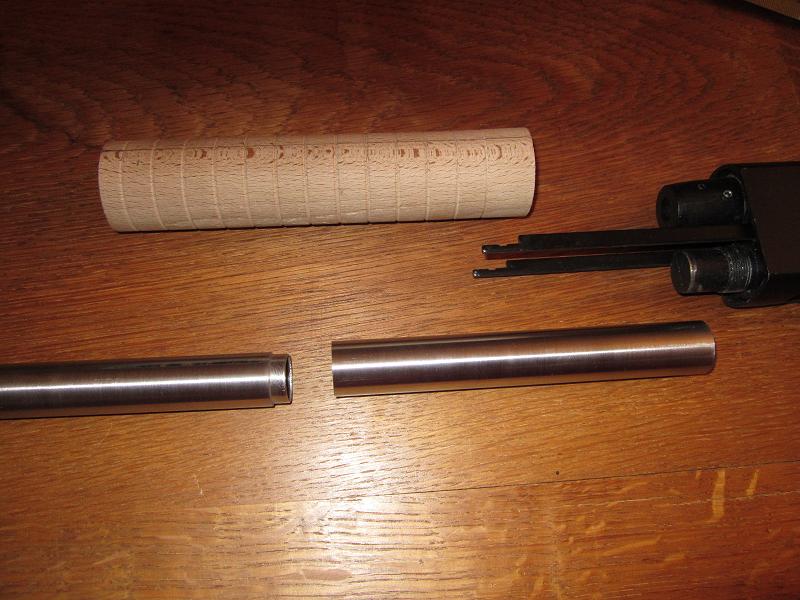

Voilà ce que ça donne après découpe à longueur et nettoyage des surfaces. J'ai réalisé un emboitement pour être sûr de souder bien droit.

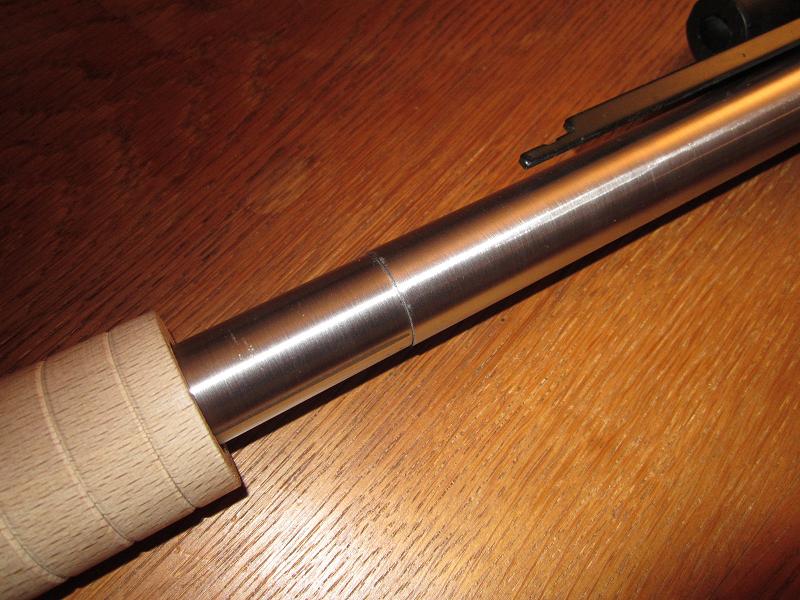

Il y a une toute petite différence de diamètre mais la jonction sera invisible sous la pompe. Et je m'arrangerai pour que les deux embouts de pompe soient adaptés au diamètre de chaque tube.






Voilà la soudure.




Usinage des bagues de pompe. J'en ai bien chié, celle derrière est en acier vraiment bizarre, il fait pas de copeau, mais des grains ... et celle de devant, en alu car pas réussi dans de l'acier (trop dur).

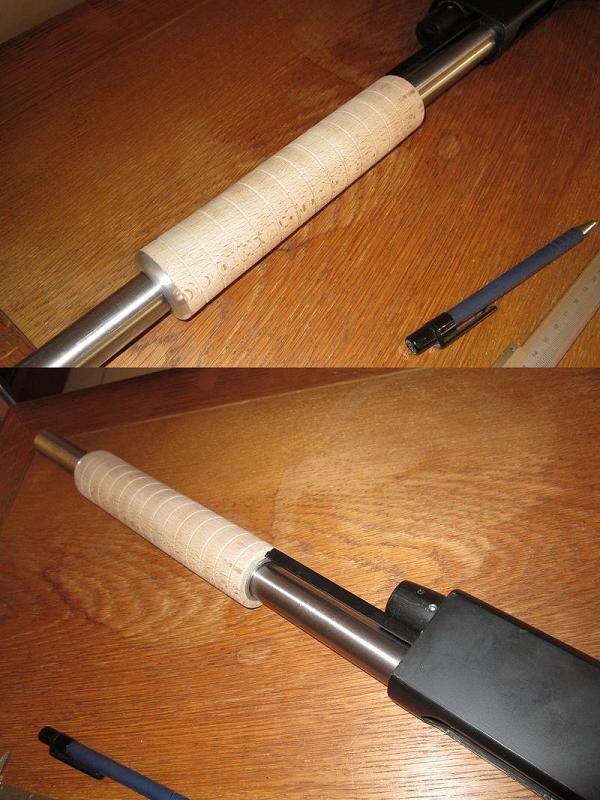

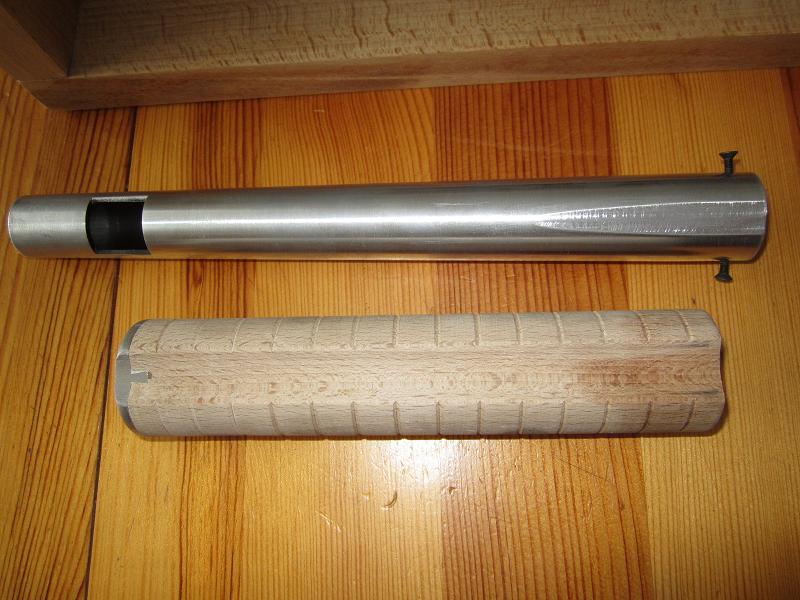

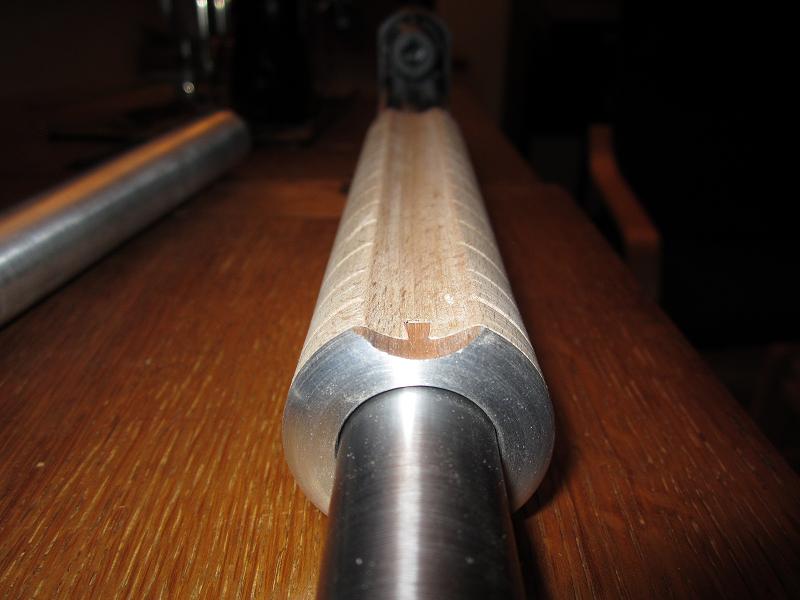

Rainurage pour le passage du canon. Je redoutais cette étape mais ça c'est pas si mal passé. Dremel, râpe, lime et papier de verre.

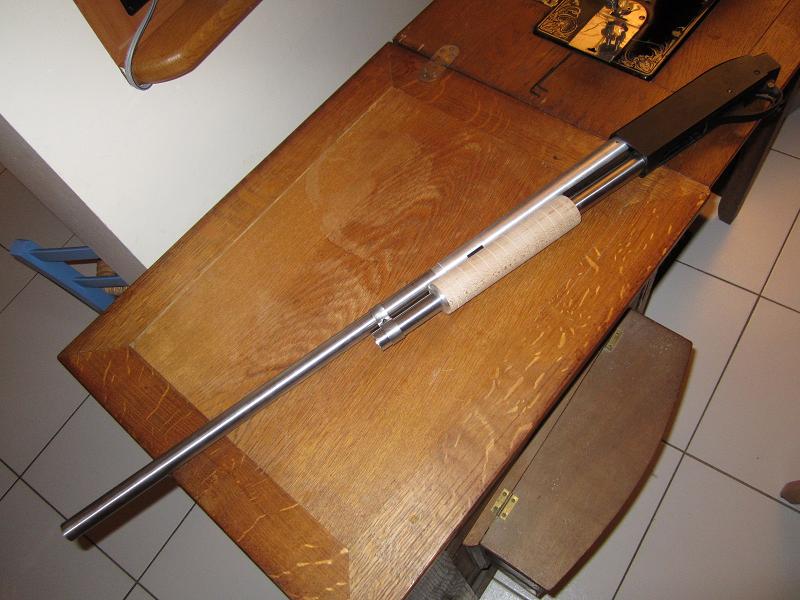

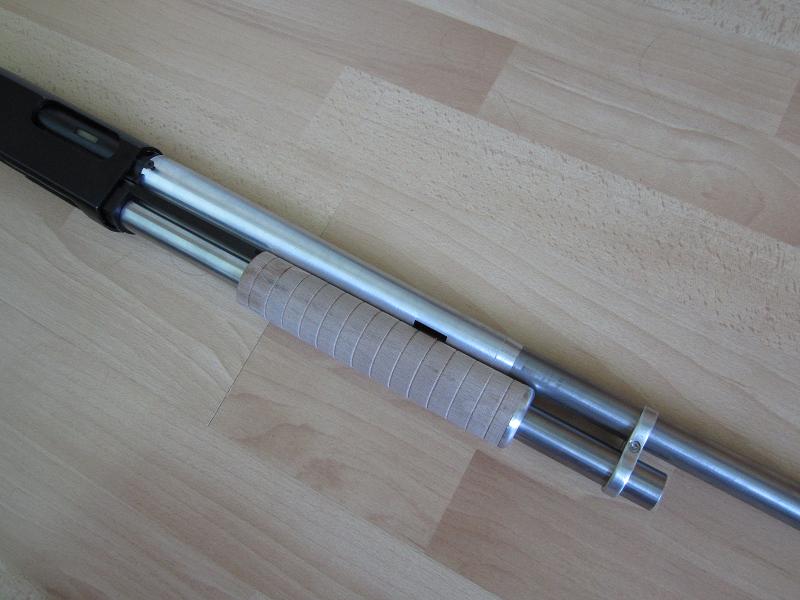

J'avais réduit les proportions du tube dessous en fonction de la pompe qui est un peu plus petite que normalement. Du coup le canon parait super trop long.




Bon pas une grosse évolution mais une pièce qui m'a pris pas mal de temps à ajuster.
Je l'ai refaite pour qu'elle soit plus solide et de toute façon l'autre était devenue trop grande suite au changement des tubes.






Toujours pas de grosse évolution, mais j'ai ressorti le projet. J'ai juste passé le canon à la fraiseuse sur la fin, car le cône bloquait la pompe et je pouvais plus diminuer la pompe (on voit les traces de frottement à droite sur le bois).
