Bon vous savez tous ce que c'est qu'une M2
ça tombe bien car j'ai trouvé des espèces de malades qui ont fait un truc de ouf et ils ont mis toutes leurs photos en ligne
http://www.stealthstudios.co.uk/catman/50cal/m2.html
EDIT : le site est mort, dommage ! Il s'agit d'une M2 full métal avec canon mobile.
Il reste les vidéos.
https://www.youtube.com/watch?v=MsR2VRRw1hA
https://www.youtube.com/watch?v=OT2l2rZO61c
https://www.youtube.com/user/CatmanDoes/videos
bon ben là c'est du lourd, je vais faire plus simple
juste une carcasse en métal et je mets de l'existant dedans
aller on y va ...

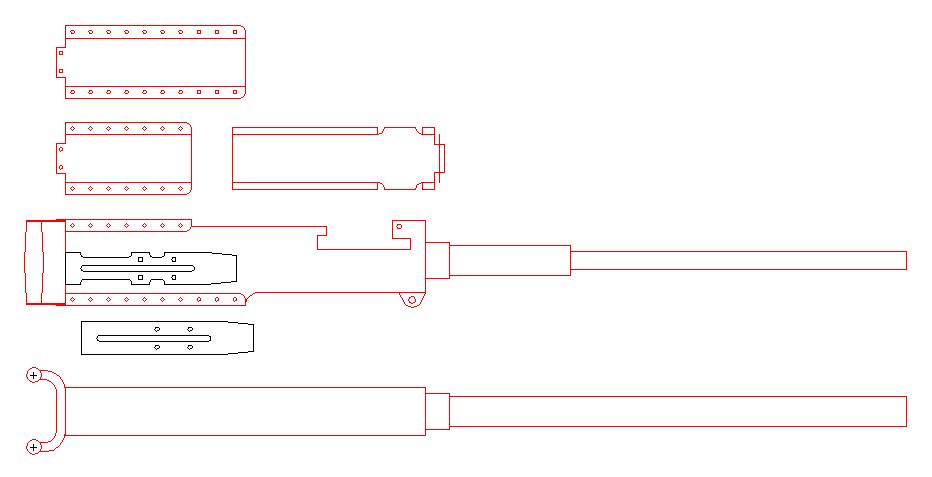

Les plans, faits sous Autocad d'après pleins de sources
par contre j'ai jamais réussi à trouver les vrais plans, c'est l'inconvénient de vouloir travailler seul pour faire une surprise
voici le fichier Autocad (pour ceux qui n'ont pas des viewer sont dispos gratos sur le net)
Attention je le redis ce ne sont pas des plans RS
http://droopaille.free.fr/Airsoft/M2/BrowningM2.dwg
http://droopaille.free.fr/Airsoft/M2/BrowningM2.dxf
Pour visionner les plans, utilisez ça http://www.qcad.org/en/qcad-downloads-trial
Ensuite une maquette carton.
Au début j'avais prévu de faire à 80% de la réalité mais la caisse de munition faisait vraiment disproportionnée à coté.
La boite de munition m'a été fournie par Storm, c'est du 9mm mais bon, tant pis.
Finalement ce sera échelle 1.
Découpe des premières pièces dans de la tôle de 1.5mm.
On voit bien les rainures qui marquent les futurs plis
Perçage des trous de rivets et photo de la technique de pliage avec un étau dont les mors sont trop petits pour la tôle à plier (2 bouts de métal épais pour pincer la tôle, rainure à l'intérieur).
Premier assemblage (oh, c'est bo !!)
Ça fait 60cm de long
(vous aurez remarquez le bazar qu'il y a partout chez moi, pas facile de bricoler après un déménagement)
Perçages terminés : pour être sur d’être bon, je les ai fait en contre-perçage : les trous de la pièces du dessus servent de guides pour percer la tôle du dessous.
On voit également l'ébauche des supports de poignées
Un petit tour à l'Emmaüs du coin et récup des tubes qui feront les parties du canon.
Le plus gros tube sera percé pour faire le refroidisseur, la "grille".
bon ben j'ai le cul bordé de nouilles (pour une fois)
voici ce que j'ai trouvé sur FA dimanche 30/03 au matin
Tout ce qu'il me faut :
il s'agit d'un paintballeur belge, très sympa, qui a acheté une réplique de m249 airsoft pour la transformer en lanceur paintball, donc il vire tout ce qui envoie les billes et je récupère le tout pour moins de 100€.
C'est parti au courrier lundi matin, en attente donc ...
Pièces reçues le jeudi suivant (rapide, rapide), fonctionnel et en bon état.
Première grosse difficulté, j'en bave comme une bête pour percer les gros trous de l'aérateur
mon foret (diamètre 22.5) est mal affuté et ma perceuse tourne trop vite, faut que je trouve une autre solution, je vais pas percer tous les trous comme ça.
Après m'avoir travaillé toute la nuit, j'ai trouvé la solution et je l'ai eu cette sa...erie :
j'ai utilisé une scie cloche spéciale métal. Comme elle était pas très en forme, j'en ai en peu chié mais c'est bon ...
Reste à ébavurer et nettoyer un peu.
Ayé j'ai fini la gâchette
je pense que je me suis compliqué la vie à mort, j'en ai rêvé la nuit, mais c'est bo
c'est une languette articulée avec rappel par ressort
un levier appuie sur un contacteur électrique que j'ai éventuellement doublé de manière à alimenter l'ammobox en même temps que la gear box
j'ai refait le ressort pour qu'il s'ajuste bien comme il faut
Taille des plaques avant et arrière en tôle de 5mm
elles seront soudées par la suite
finition et fixation des supports de poignées en tôle de 2mm
le meilleur moyen de faire 2 poignées identiques, c'est de commencer par les trous, fixer les 2 bouts de tôle ensembles et de les faire comme une seule pièce
des petites photos d'assemblage provisoire "qui font plaisir"
Perçage et taraudage de la plaque arrière pour fixer la gâchette et perçage pour passer le contact avec détail des étapes :
- traçage et pointage des trous en contour intérieur
- perçage au petit foret pour être le plus précis possible
- défonçage de la partie au centre au burin
- finition et ajustage à la lime aux cotes pile poil
les petites poignées qui vont pas super bien car, en taraudant le bois pour mettre mes vis, je me suis aperçut que le bois était vraiment de la grosse merdasse
je changerais ça plus tard, en attendant ça fera largement l'affaire
sinon j'ai trouvé de belle vis qui vont pas trop mal, un peu plus dur fut de trouver un taraud M12
la gâchette est terminée
la patte d'appui centrale est un peu, même carrément, dégueu, je me suis loupé à 3 reprises sur le pliage
mais c'est fonctionnel
on voit le contact clippé à l'arrière de la plaque, l'axe est provisoire, je ne sais pas si je mets un axe riveté ou une vis (un peu plus de jeu)
les différentes parties du canon avec de haut en bas :
- la plaque avant avec la douille de centrage du canon interne
- canon interne avec son hopup
- canon 750mm, vissé sur sa bride (il sera démontable)
- partie plus grosse du canon qui servira à maintenir et le guider
- "refroidisseur"
la gearbox est simplement fixée par une équerre
préparation des pièces qui vont faire le support de la caisse de munition, l'ammobox
un première rectangle qui supporte la boite, fixer sur le support qui positionne le corps de la M2
vous comprendrez quand ce sera soudé
bon on en était là au fait
voici le support mitrailleuse soudé, on comprend tout de suite mieux son utilité
j'ai réussi à passer ça en doute auprès de l'usineur, il fait un boulot niquel (c'est brut de soudure là)
vous emballez pas elles sont nulles ces soudures, il m'a fait ça à l'arrache, c'est juste qu'avec le TIG, ça fait tout de suite bcp plus propre
il est capable de faire bcp mieux
voici la deuxième pièce du support soudée
ajustement pile poil
aujourd'hui, fabrication de l'aquarium
du plexi de 4mm de récup, une bonne règle et zou
ça parait pas mais c'est coupé à la main, pour être droit, ben juste un bon guide de coupe (au passage, il s'agit d'un bout d'UPN qui servira pour le support orientable)
mais qu'est-ce que c'est ?????????
rien de mieux qu'une tite photo pour comprendre ...
le bac à billes avec le système de remontée électrique de l'ammobox
ça s'ajuste pile de chez poil
l'espace restant est dédié aux batteries et autre système électrique
spéciale dédicace à Barrett
alors tu vois bien, c'est pas régulier, y a des creux et des picots : c'est pas terrible !
(en même temps moi j'ai vu ce qu'il sait faire quand il s'applique)
boite presque terminée, pan incliné interne collé au double face
finalement je vais pas coller, juste scotcher les parois, ça sera démontable comme ça et puis c'est plus facile avec les petites imperfections de coupe qu'il y a
à vide
à plein
à votre avis combien de petites bibilles vous allez manger avant d'entendre clic clic clic (bruit de la M2 tirant à vide) ?
bon sinon, préparation de la partie électrique
avant avec tout le bazar qui sert à rien (fonction micro qui marche po)
ouvert pour ceux qui n'avait jamais vu (oué bon on voit pas grand chose)
la boite est finie, et je viens de finir le câblage avec bcp de mal, j'ai oublié que j'étais pas à l'usine et que j'étais pas en régime terre/neutre commun ...
bref, je voulais mettre qu'une seule batterie à câblage multiple mais du coup j'ai fait plus classique avec une batt 9.6 et 2 piles pour l'ammobox
j'ai mis un connecteur multi-brins pour pourvoir déconnecter l'ensemble
l'inter de sécu permet de charger l'ammobox sans tirer
les plans
et ce que ça donne (ok faut voir ça avec un peu de ménage autour)
un peu d'avancement
en fait, bcp mais j'ai des soucis d'APN donc pas trop de photos
le câblage est fait
l'embout du canon est soudé sur la plaque du bout
les plaquettes latérales sont presque finies
plaque du dessous coupée
un petit montage à blanc (toujours pour se faire plaisir)
bon j'étais complètement bloqué par manque de poste à souder
j'ai essayé un poste à l'arc ce WE mais à part me bruler le pied, je n'est pas réussi à faire grand chose
et puis, une petite soudure par un pro plus tard et voici de quoi faire toute la partie "tir"
une petite cale tournée pour guider le canon interne dans le canon
elle sera enfoncée à fort
Bon et bien voilà la partie la plus difficile terminée (enfin presque) : la mise en place et l'alignement des éléments de tir (canons, bloc hopup, tunnel d'alim, gearbox)
j'en ai suer pour ajuster tout ça, il m'aura fallu deux jours pour plier correctement le support du puits d'alim
test de tir trèèèèès bientôt !!
voici une petite vidéo du premier test de fonctionnement :
après une grosse frayeur, un démontage complet et un gros GGGGGRRRRRRRRRRRR, ça marche ! (c'était la batterie qui était naze)
c'est beau non ?
la montée des billes ...
et enfin ... le test de tir pour de vrai
une petite vidéo avec la caisse presque complète, ça déchire grave (et encore c'est qu'une batterie 8.4V) !!!
bah c'est moins joli en vrai, ça fait un peu comme avec un silencieux
sinon fabrication de la bride / charnière du couvercle
on voit un beau loupé du serre joint qui s'est barré pendant la coupe, on essayera de rattraper ça à la soudure
Huston, I've got a problem !
Mardi, j'arrive au boulot tranquillou (et oui j'étais en congé lundi hé hé) et paf, j'apprends que mon soudeur est en vacances : putain la tuile, impossible de finir sans lui
bon j'ai finalement réussi à faire faire le truc impossible à faire autrement mais ça a été chaud chaud
donc, soudure des deux parties du support
fabrication de la rotule de manipulation à base d'une bride de récup
du coup j'ai pu percer les passages pour les billes, utilisation des ressorts de l'ammobox M249
vue (presque) finie avec le support (m'enfin reste quand même encore bcp de trucs à faire mais pas fonctionnels, juste esthétiques)
du coup pas de soudeur = solution de rechange, je termine la fixation de l'ensemble avec des vis
en espérant que rien ne lâchera au dernier moment, comme les cosses moteur qui se barrent à midi, le foret qui casse ce soir ...
ayé
voici la M2 made in Droopaille
16.2 kg et 1m45 de métal taillé et profilé pour outer tout ce qui bouge
je l'aurais bien baptisé Lili mais ça risque de prêter à confusion avec quelqu'un d'autre
bon on s'emballe pas trop car il reste deux big problèmes pour dimanche
le support doit être super costaud, sinon elle cabane sur le côté j'ai pas de billes à mettre dedans (j'vais quand même pas lui filer de la exel ...)
le reste c'est quelques broutilles à fignoler

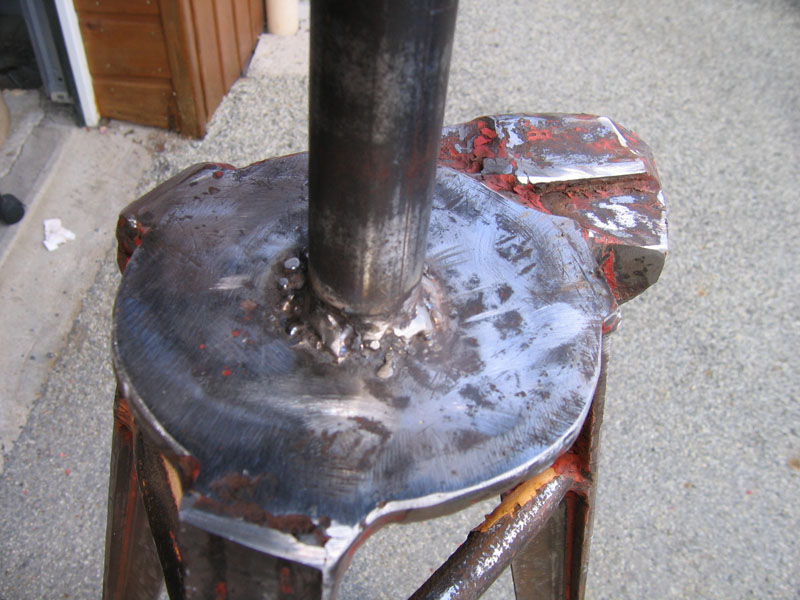

bon voici un beau pied, coupé, nettoyé (enfin presque) et soudé
(merci Flo)
c'est moi qui n'a fait la soudure, tout de suite c'est beaucoup moins beau
normalement dernières soudures importantes, le pivot du couvercle au dessus et les deux tubes autours du canon

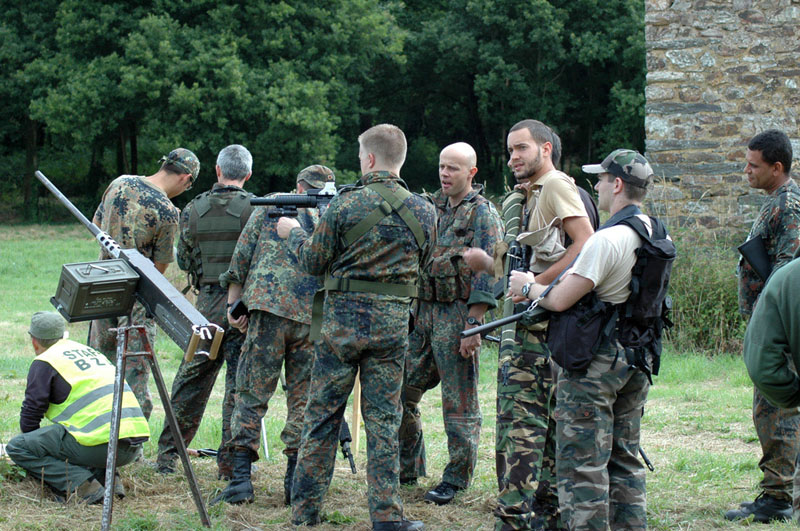

photo de la bête (presque) en situation à l'OP de ce WE, bon elle est encore loin d'être terminée mais elle est fonctionnelle
originalité de dernière minute, pour être sur de la retrouver conte nous, nous y avons installé un coup circuit télécommandé, comme ça on peut la couper à environs 40m de distance (c'est peu vu la portée qu'elle a)
j'ai toujours pas fait les finitions et elle traine dans un coin du garage
je la finirai peut être un jour ...

la voilà montée sur notre Hummer
ça tombe bien car j'ai trouvé des espèces de malades qui ont fait un truc de ouf et ils ont mis toutes leurs photos en ligne
http://www.stealthstudios.co.uk/catman/50cal/m2.html
EDIT : le site est mort, dommage ! Il s'agit d'une M2 full métal avec canon mobile.
Il reste les vidéos.
https://www.youtube.com/watch?v=MsR2VRRw1hA
https://www.youtube.com/watch?v=OT2l2rZO61c
https://www.youtube.com/user/CatmanDoes/videos
bon ben là c'est du lourd, je vais faire plus simple
juste une carcasse en métal et je mets de l'existant dedans
aller on y va ...
Les plans, faits sous Autocad d'après pleins de sources
par contre j'ai jamais réussi à trouver les vrais plans, c'est l'inconvénient de vouloir travailler seul pour faire une surprise
voici le fichier Autocad (pour ceux qui n'ont pas des viewer sont dispos gratos sur le net)
Attention je le redis ce ne sont pas des plans RS
http://droopaille.free.fr/Airsoft/M2/BrowningM2.dwg
http://droopaille.free.fr/Airsoft/M2/BrowningM2.dxf
Pour visionner les plans, utilisez ça http://www.qcad.org/en/qcad-downloads-trial
Ensuite une maquette carton.
Au début j'avais prévu de faire à 80% de la réalité mais la caisse de munition faisait vraiment disproportionnée à coté.
La boite de munition m'a été fournie par Storm, c'est du 9mm mais bon, tant pis.
Finalement ce sera échelle 1.
Découpe des premières pièces dans de la tôle de 1.5mm.
On voit bien les rainures qui marquent les futurs plis
Perçage des trous de rivets et photo de la technique de pliage avec un étau dont les mors sont trop petits pour la tôle à plier (2 bouts de métal épais pour pincer la tôle, rainure à l'intérieur).
Premier assemblage (oh, c'est bo !!)
Ça fait 60cm de long
(vous aurez remarquez le bazar qu'il y a partout chez moi, pas facile de bricoler après un déménagement)
Perçages terminés : pour être sur d’être bon, je les ai fait en contre-perçage : les trous de la pièces du dessus servent de guides pour percer la tôle du dessous.
On voit également l'ébauche des supports de poignées
Un petit tour à l'Emmaüs du coin et récup des tubes qui feront les parties du canon.
Le plus gros tube sera percé pour faire le refroidisseur, la "grille".
bon ben j'ai le cul bordé de nouilles (pour une fois)
voici ce que j'ai trouvé sur FA dimanche 30/03 au matin
Tout ce qu'il me faut :
il s'agit d'un paintballeur belge, très sympa, qui a acheté une réplique de m249 airsoft pour la transformer en lanceur paintball, donc il vire tout ce qui envoie les billes et je récupère le tout pour moins de 100€.
C'est parti au courrier lundi matin, en attente donc ...
Pièces reçues le jeudi suivant (rapide, rapide), fonctionnel et en bon état.
Première grosse difficulté, j'en bave comme une bête pour percer les gros trous de l'aérateur
mon foret (diamètre 22.5) est mal affuté et ma perceuse tourne trop vite, faut que je trouve une autre solution, je vais pas percer tous les trous comme ça.
Après m'avoir travaillé toute la nuit, j'ai trouvé la solution et je l'ai eu cette sa...erie :
j'ai utilisé une scie cloche spéciale métal. Comme elle était pas très en forme, j'en ai en peu chié mais c'est bon ...
Reste à ébavurer et nettoyer un peu.
Ayé j'ai fini la gâchette
je pense que je me suis compliqué la vie à mort, j'en ai rêvé la nuit, mais c'est bo
c'est une languette articulée avec rappel par ressort
un levier appuie sur un contacteur électrique que j'ai éventuellement doublé de manière à alimenter l'ammobox en même temps que la gear box
j'ai refait le ressort pour qu'il s'ajuste bien comme il faut
Taille des plaques avant et arrière en tôle de 5mm
elles seront soudées par la suite
finition et fixation des supports de poignées en tôle de 2mm
le meilleur moyen de faire 2 poignées identiques, c'est de commencer par les trous, fixer les 2 bouts de tôle ensembles et de les faire comme une seule pièce
des petites photos d'assemblage provisoire "qui font plaisir"
Perçage et taraudage de la plaque arrière pour fixer la gâchette et perçage pour passer le contact avec détail des étapes :
- traçage et pointage des trous en contour intérieur
- perçage au petit foret pour être le plus précis possible
- défonçage de la partie au centre au burin
- finition et ajustage à la lime aux cotes pile poil
les petites poignées qui vont pas super bien car, en taraudant le bois pour mettre mes vis, je me suis aperçut que le bois était vraiment de la grosse merdasse
je changerais ça plus tard, en attendant ça fera largement l'affaire
sinon j'ai trouvé de belle vis qui vont pas trop mal, un peu plus dur fut de trouver un taraud M12
la gâchette est terminée
la patte d'appui centrale est un peu, même carrément, dégueu, je me suis loupé à 3 reprises sur le pliage
mais c'est fonctionnel
on voit le contact clippé à l'arrière de la plaque, l'axe est provisoire, je ne sais pas si je mets un axe riveté ou une vis (un peu plus de jeu)
les différentes parties du canon avec de haut en bas :
- la plaque avant avec la douille de centrage du canon interne
- canon interne avec son hopup
- canon 750mm, vissé sur sa bride (il sera démontable)
- partie plus grosse du canon qui servira à maintenir et le guider
- "refroidisseur"
la gearbox est simplement fixée par une équerre
préparation des pièces qui vont faire le support de la caisse de munition, l'ammobox
un première rectangle qui supporte la boite, fixer sur le support qui positionne le corps de la M2
vous comprendrez quand ce sera soudé
bon on en était là au fait
voici le support mitrailleuse soudé, on comprend tout de suite mieux son utilité
j'ai réussi à passer ça en doute auprès de l'usineur, il fait un boulot niquel (c'est brut de soudure là)
vous emballez pas elles sont nulles ces soudures, il m'a fait ça à l'arrache, c'est juste qu'avec le TIG, ça fait tout de suite bcp plus propre
il est capable de faire bcp mieux
voici la deuxième pièce du support soudée
ajustement pile poil
aujourd'hui, fabrication de l'aquarium
du plexi de 4mm de récup, une bonne règle et zou
ça parait pas mais c'est coupé à la main, pour être droit, ben juste un bon guide de coupe (au passage, il s'agit d'un bout d'UPN qui servira pour le support orientable)
mais qu'est-ce que c'est ?????????
rien de mieux qu'une tite photo pour comprendre ...
le bac à billes avec le système de remontée électrique de l'ammobox
ça s'ajuste pile de chez poil
l'espace restant est dédié aux batteries et autre système électrique
spéciale dédicace à Barrett
alors tu vois bien, c'est pas régulier, y a des creux et des picots : c'est pas terrible !
(en même temps moi j'ai vu ce qu'il sait faire quand il s'applique)
boite presque terminée, pan incliné interne collé au double face
finalement je vais pas coller, juste scotcher les parois, ça sera démontable comme ça et puis c'est plus facile avec les petites imperfections de coupe qu'il y a
à vide
à plein
à votre avis combien de petites bibilles vous allez manger avant d'entendre clic clic clic (bruit de la M2 tirant à vide) ?
bon sinon, préparation de la partie électrique
avant avec tout le bazar qui sert à rien (fonction micro qui marche po)
ouvert pour ceux qui n'avait jamais vu (oué bon on voit pas grand chose)
la boite est finie, et je viens de finir le câblage avec bcp de mal, j'ai oublié que j'étais pas à l'usine et que j'étais pas en régime terre/neutre commun ...
bref, je voulais mettre qu'une seule batterie à câblage multiple mais du coup j'ai fait plus classique avec une batt 9.6 et 2 piles pour l'ammobox
j'ai mis un connecteur multi-brins pour pourvoir déconnecter l'ensemble
l'inter de sécu permet de charger l'ammobox sans tirer
les plans
et ce que ça donne (ok faut voir ça avec un peu de ménage autour)
un peu d'avancement
en fait, bcp mais j'ai des soucis d'APN donc pas trop de photos
le câblage est fait
l'embout du canon est soudé sur la plaque du bout
les plaquettes latérales sont presque finies
plaque du dessous coupée
un petit montage à blanc (toujours pour se faire plaisir)
bon j'étais complètement bloqué par manque de poste à souder
j'ai essayé un poste à l'arc ce WE mais à part me bruler le pied, je n'est pas réussi à faire grand chose
et puis, une petite soudure par un pro plus tard et voici de quoi faire toute la partie "tir"
une petite cale tournée pour guider le canon interne dans le canon
elle sera enfoncée à fort
Bon et bien voilà la partie la plus difficile terminée (enfin presque) : la mise en place et l'alignement des éléments de tir (canons, bloc hopup, tunnel d'alim, gearbox)
j'en ai suer pour ajuster tout ça, il m'aura fallu deux jours pour plier correctement le support du puits d'alim
test de tir trèèèèès bientôt !!
voici une petite vidéo du premier test de fonctionnement :
après une grosse frayeur, un démontage complet et un gros GGGGGRRRRRRRRRRRR, ça marche ! (c'était la batterie qui était naze)
c'est beau non ?
la montée des billes ...
et enfin ... le test de tir pour de vrai
une petite vidéo avec la caisse presque complète, ça déchire grave (et encore c'est qu'une batterie 8.4V) !!!
bah c'est moins joli en vrai, ça fait un peu comme avec un silencieux
sinon fabrication de la bride / charnière du couvercle
on voit un beau loupé du serre joint qui s'est barré pendant la coupe, on essayera de rattraper ça à la soudure
Huston, I've got a problem !
Mardi, j'arrive au boulot tranquillou (et oui j'étais en congé lundi hé hé) et paf, j'apprends que mon soudeur est en vacances : putain la tuile, impossible de finir sans lui
bon j'ai finalement réussi à faire faire le truc impossible à faire autrement mais ça a été chaud chaud
donc, soudure des deux parties du support
fabrication de la rotule de manipulation à base d'une bride de récup
du coup j'ai pu percer les passages pour les billes, utilisation des ressorts de l'ammobox M249
vue (presque) finie avec le support (m'enfin reste quand même encore bcp de trucs à faire mais pas fonctionnels, juste esthétiques)
du coup pas de soudeur = solution de rechange, je termine la fixation de l'ensemble avec des vis
en espérant que rien ne lâchera au dernier moment, comme les cosses moteur qui se barrent à midi, le foret qui casse ce soir ...
ayé
voici la M2 made in Droopaille
16.2 kg et 1m45 de métal taillé et profilé pour outer tout ce qui bouge
je l'aurais bien baptisé Lili mais ça risque de prêter à confusion avec quelqu'un d'autre
bon on s'emballe pas trop car il reste deux big problèmes pour dimanche
le support doit être super costaud, sinon elle cabane sur le côté j'ai pas de billes à mettre dedans (j'vais quand même pas lui filer de la exel ...)
le reste c'est quelques broutilles à fignoler
bon voici un beau pied, coupé, nettoyé (enfin presque) et soudé
(merci Flo)
c'est moi qui n'a fait la soudure, tout de suite c'est beaucoup moins beau
normalement dernières soudures importantes, le pivot du couvercle au dessus et les deux tubes autours du canon
photo de la bête (presque) en situation à l'OP de ce WE, bon elle est encore loin d'être terminée mais elle est fonctionnelle
originalité de dernière minute, pour être sur de la retrouver conte nous, nous y avons installé un coup circuit télécommandé, comme ça on peut la couper à environs 40m de distance (c'est peu vu la portée qu'elle a)
j'ai toujours pas fait les finitions et elle traine dans un coin du garage
je la finirai peut être un jour ...
la voilà montée sur notre Hummer
Dernière édition par Admin le Sam 11 Juin - 9:18, édité 6 fois
Re: Browning M2 .50
Toilettage et finition de la dame.
J'ai commencé par arrondir les poignées, c'est bcp plus joli.
J'ai commencé par arrondir les poignées, c'est bcp plus joli.
