M134 : minigun
Après des années de recherches, plans et autres essais, je pense enfin avoir trouvé le moyen de faire un minigun, un vrai, c'est à dire qui tire par les canons rotatifs. En fait j'ai deux systèmes qui semblent viables.
C'est parti ...
Le moteur est récupéré sur une visseuse 12V pas cher.

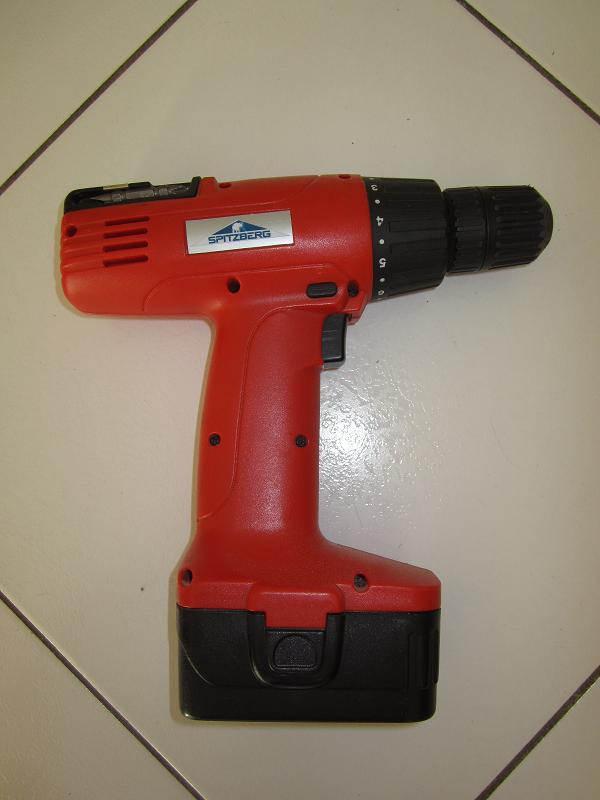

Avant :
bouh, ma bonne vieille visseuse, elle m'aura rendu de sacrés services, mais la batterie est fatiguée, elle tient plus la charge.
Ouvert :

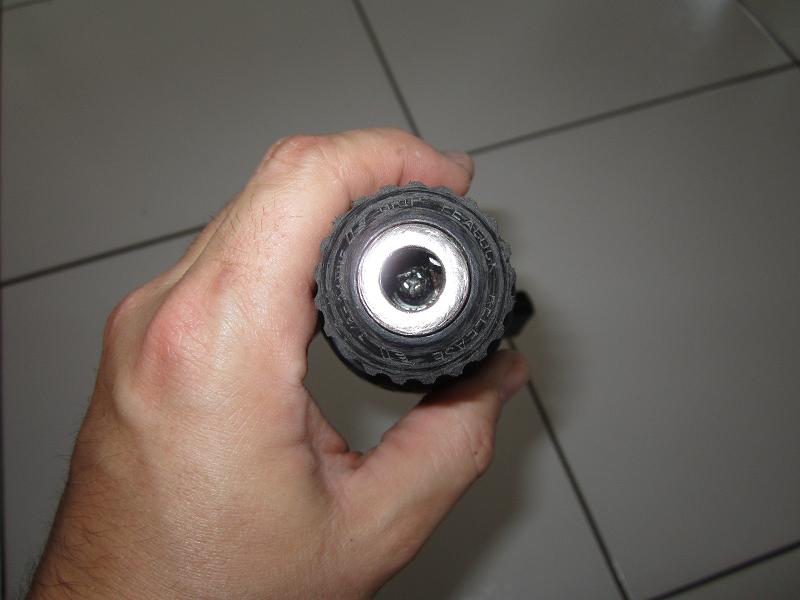

Pour enlever le mandrin, il faut dévisser la vis au fond du mandrin (attention pas inversé).

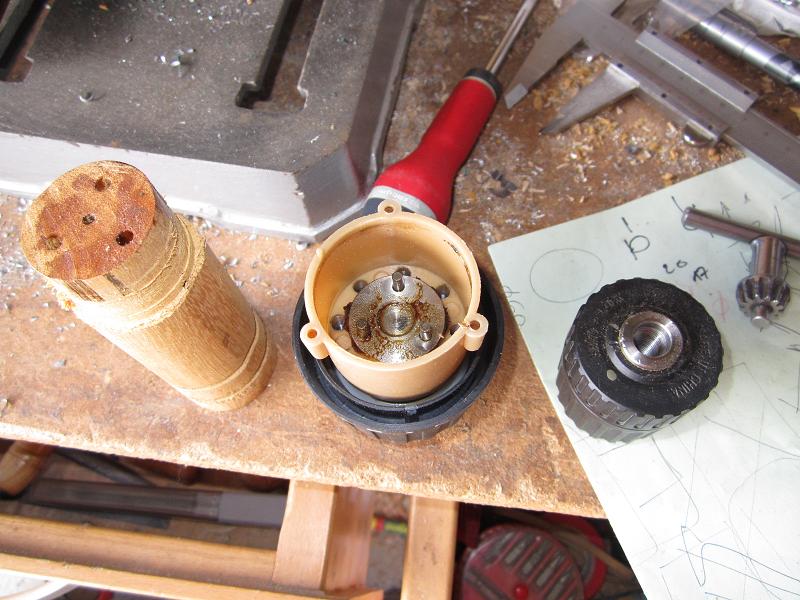

Ensuite, j'ai fabriqué un petit outil : un bout de bois rond, percé avec 3 trous D.4 et 17mm d'entraxe (à gauche). Cela permet de bloquer le rotor (au milieu) et de dévisser le mandrin (à droite).
Bon bin ça fait des années que je travaille sur le sujet, le principe je le connais depuis un moment mais je n'avais pas les moyens de réaliser.
Mon imprimante 3D se fait encore attendre (foutus transporteurs) mais c'est pour bientôt.
Il est temps que je lance ce sujet de réalisation d'une vraie M134 : c'est à dire qui tire par les canons !!
J'ai déjà posté quelques pièces dans le sujet 3D mais on va tout regrouper ici.
Photo de famille avec un gros tube en alu de récup pour le corps, le moteur d'une visseuse sans fil, un roulement fait sur mesure et la partie haute de la pièce qui attrape les billes.
Ça c'est la partie arrière fixe qui comprend la came en creux pour gérer les mouvements des poussoirs pour les billes.
Et puis aujourd'hui, un truc que j'avais jamais fait, des ressorts sur mesure. C'est super facile en fait. Avec de la corde à piano (trouvable au rayon pèche chez Décathlon ou ailleurs). Ici du 0.7mm.
Une tige en bois/alu/skevouvoulé avec un petit trou pour bloquer une extrémité du fil, on enroule bien serré et on tire sur la longueur, ça donne des ressorts vraiment régulier (en haut à gauche le modèle, en haut à droite le dernier). Attention à prendre une tige de diamètre plus faible et faire des essais pour trouver le bon diamètre finale (ici, une tige de 7.3mm et un diamètre final de 11.7 pour le grand en bas).
En mode serial printer :
p'...in ça fait 10 ans que j'attends ça !!!
En ce moment, gros travail sur la conception, la forme définitive est choisie et ça sera pas une M134 classique ... mais surprise !
En impression, le cache flamme et les réducteurs de canons, et le centreur refait aux bonnes mesures.
Le bloc loader avec tous les bitoniaux.
Assemblage
C'est pas que ça avance dur mais j'ai repris le projet.
C'est parti ...
Le moteur est récupéré sur une visseuse 12V pas cher.
Avant :
bouh, ma bonne vieille visseuse, elle m'aura rendu de sacrés services, mais la batterie est fatiguée, elle tient plus la charge.
Ouvert :
Pour enlever le mandrin, il faut dévisser la vis au fond du mandrin (attention pas inversé).
Ensuite, j'ai fabriqué un petit outil : un bout de bois rond, percé avec 3 trous D.4 et 17mm d'entraxe (à gauche). Cela permet de bloquer le rotor (au milieu) et de dévisser le mandrin (à droite).
Bon bin ça fait des années que je travaille sur le sujet, le principe je le connais depuis un moment mais je n'avais pas les moyens de réaliser.
Mon imprimante 3D se fait encore attendre (foutus transporteurs) mais c'est pour bientôt.
Il est temps que je lance ce sujet de réalisation d'une vraie M134 : c'est à dire qui tire par les canons !!
J'ai déjà posté quelques pièces dans le sujet 3D mais on va tout regrouper ici.
Photo de famille avec un gros tube en alu de récup pour le corps, le moteur d'une visseuse sans fil, un roulement fait sur mesure et la partie haute de la pièce qui attrape les billes.
Ça c'est la partie arrière fixe qui comprend la came en creux pour gérer les mouvements des poussoirs pour les billes.
Et puis aujourd'hui, un truc que j'avais jamais fait, des ressorts sur mesure. C'est super facile en fait. Avec de la corde à piano (trouvable au rayon pèche chez Décathlon ou ailleurs). Ici du 0.7mm.
Une tige en bois/alu/skevouvoulé avec un petit trou pour bloquer une extrémité du fil, on enroule bien serré et on tire sur la longueur, ça donne des ressorts vraiment régulier (en haut à gauche le modèle, en haut à droite le dernier). Attention à prendre une tige de diamètre plus faible et faire des essais pour trouver le bon diamètre finale (ici, une tige de 7.3mm et un diamètre final de 11.7 pour le grand en bas).
En mode serial printer :
p'...in ça fait 10 ans que j'attends ça !!!
En ce moment, gros travail sur la conception, la forme définitive est choisie et ça sera pas une M134 classique ... mais surprise !
En impression, le cache flamme et les réducteurs de canons, et le centreur refait aux bonnes mesures.
Le bloc loader avec tous les bitoniaux.
Assemblage
C'est pas que ça avance dur mais j'ai repris le projet.
